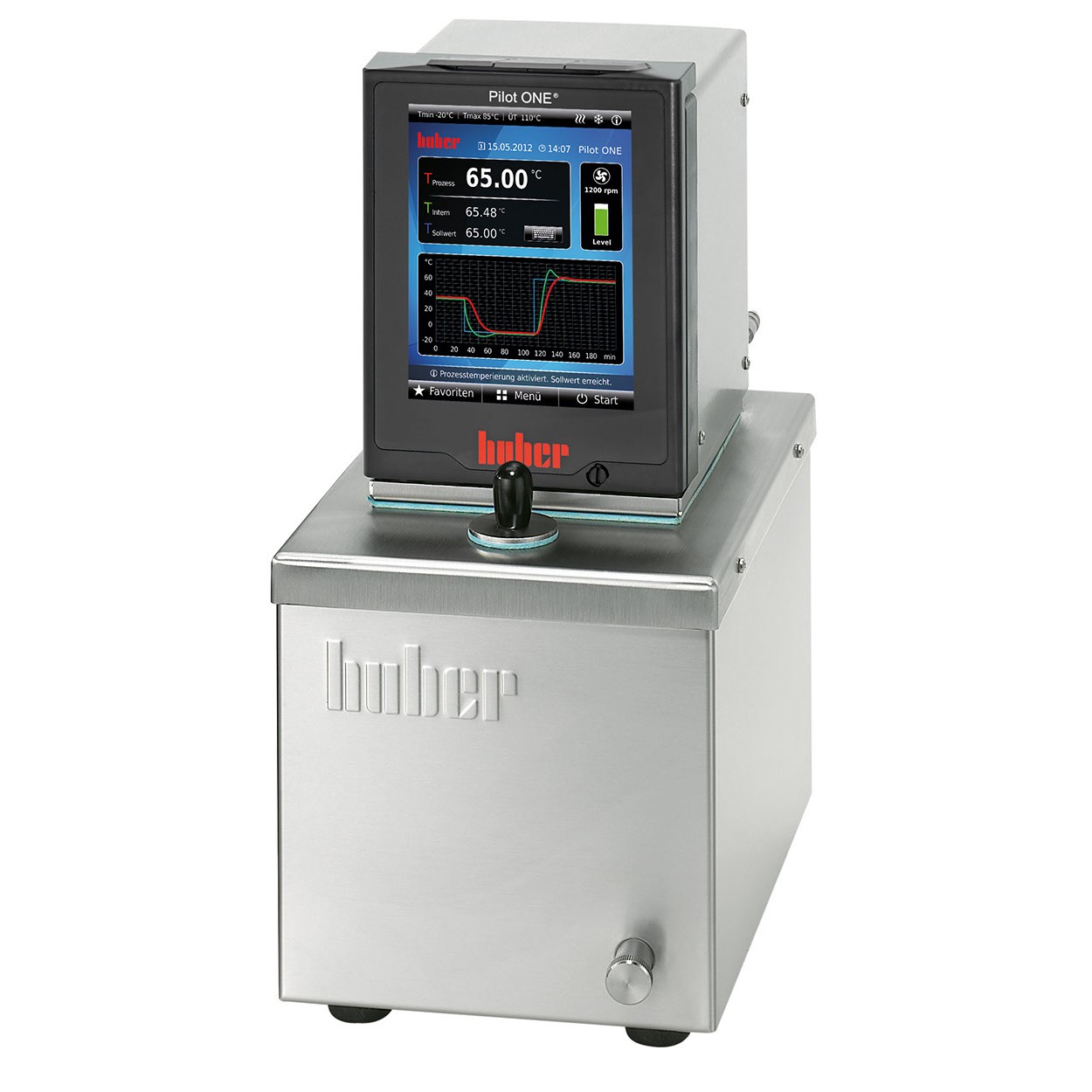

CC-202C
Termostato de circulación con baño de acero inoxidable
Características de rendimiento
Los termostatos de circulación de calefacción son especiales para la termorregulación de aplicaciones conectadas externamente de pequeños volúmenes. Los aparatos están equipados con cubetas de acero inoxidable o policarbonato transparente y tienen de manera estándar conexiones posteriores de bomba, así como una tapa de baño de acero inoxidable con abertura de llenado. Todos los modelos disponen de una protección contra sobretemperatura y contra bajo nivel de la clase III/FL (DIN 12876) para el uso con líquidos inflamables. Una potente bomba de presión-aspiración se encarga de brindar una transmisión óptima de calor a la aplicación conectada externamente.
Resumen de funciones
- Controlador Pilot ONE con tecnología Plug & Play
- Regulación de temperatura de alta precisión y confiable
- Pantalla a color de 5.7" con función de gráficos
- Fácil guía de menú disponible en 6 idiomas
- Protección contra sobretemperatura y contra bajo nivel
- Clase de seguridad III/FL (DIN 12876)
- Bomba de presión/aspiración de alto rendimiento
- Inicio de calendario, hora, fecha, programador
- Calibración de 2 puntos para el sensor
- Interfaz RS232 y conexión Pt100
Impresiones sobre el producto
Controlador
El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.
saber más
| Potencia calorífica | 1,5 - 2,1 |
| Capacidad de suministro de la bomba de presión máx. | 27 л/мин; 0,7 bar |
| Capacidad de aspiración de la bomba máx. | 22 л/мин; 0,4 bar |
| Conexión de la bomba | M16x1 AG male |
| Velocidad de la bomba ajustable | Sí |
| Características de la bomba | Bomba de presión y aspiración, velocidad regulable |
| Conexión del sensor externo | Pt100 |
| Interfaz digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente admisible | 5...40 °C |
| Abertura del cuarto de baño AxP/BD | ø = 25 / 150 |
| Volumen del baño | 3,5 |
| Volumen de llenado mín. | 2 |
| Conexión a la red | 200-240V 1~/2~ 50/60Hz |
| Consumo de corriente máx. | 10 |
Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.
Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.
De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.
Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.
Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
