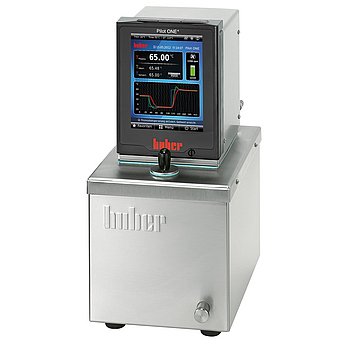

CC-202C
Termostato de circulação para banho de policarbonato
Características de desempenho
Os termostatos de circulação de aquecimento foram especialmente concebidos para a termorregulação de aplicações externas conectadas com pequenos volumes. Os aparelhos estão equipados com recipientes de banho em aço inoxidável ou policarbonato transparente e estão equipados de série com conexões de bomba e com uma tampa de banho em aço inoxidável com abertura de enchimento. Através de uma serpentina de resfriamento é possível o respectivo resfriamento através de um circuito de água. Todos os modelos estão equipados com uma proteção contra superaquecimento e uma proteção de nível baixo, da classe III/FL (DIN 12876), para a aplicação de líquidos inflamáveis. Uma bomba de pressão/sucção de alta performance assegura a transferência térmica otimizada para a aplicação externa conectada. Suas aplicações típicas são, por exemplo, a termorregulação de aparelhos de medição, de instrumentos de vidro e de modelos experimentais.
Funções num relance
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Altamente exato, controle de temperatura seguro
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Ligação para sensor externo Pt100
- Proteção contra superaquecimento e proteção de nível baixo
- Classe de segurança III/FL (DIN 12876)
- Bomba de pressão e de sucção de alta performance
- Início com calendário, hora, data, programador
- Calibragem de 2 pontos para sensor de controle
Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais
| Capacidade de aquecimento | 1,5 - 2,1 |
| Bomba de pressão de capacidade de entrega max. | 27 ; 0,7 |
| Bomba de sucção de capacidade de entrega max. | 22 ; 0,4 |
| Ligação da bomba | M16x1 AG male |
| Velocidade da bomba ajustável | sim |
| Características da bomba | Pressure and suction pump, variable speed |
| Ligação de sensor externo | Pt100 |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 |
| Abertura da casa de banho LxD/BD | ø = 25 / 150 |
| Volume do banho | 3,5 |
| Volume de enchimento min. | 2 |
| Ligação à rede | 200-240V 1~/2~ 50/60Hz |
| Consumo de corrente máximo | 10 |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
Acessórios
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Control cable RS232 (9 <> 9 pin), 3m
Control cable (3m): CP RS485 / open
Extension cable for temperature sensor
Control cable (3m): AIF / open
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid M10.120.08
Heat transfer fluid M10.120.08
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Pump discharge pipe (for diverting flow in bath) for bath thermostats with KISS E, CC-E
Securing nut M16x1
Blank plug for M16x1
Micro hose connector NW 3.2 / M16x1
PS Level controller
Cooling Water Control Valve for Pilot One
Algae protection 0,1 ltr
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te external
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
