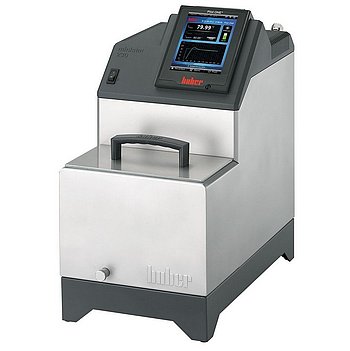

Ministat 230w
Cryothermostat compact à bain et à circulation
Caractéristiques de performance
Les Ministats® sont les plus petits cryothermostats au monde. Avec leurs dimensions réduites, ces appareils ne prennent que très peu de place. Ils peuvent facilement être placés sur une paillasse ou dans un skid. Cette compacité leur confère surtout, grâce au volume de bain réduit, une réactivité supérieure au bains ouverts classiques. Ceci en fait d'excellents appareils pour la thermorégulation de petits réacteurs de laboratoire, de photomètres, réfractomètres, viscosimètres, appareils de distillation... Ils sont surtout destinés à des applications externes mais il est également possible de procéder à la thermostatisation d'objets directement dans le bain du thermostat. La pompe à double effets refoulement/aspiration à vitesse réglable garantit un brassage optimal du bain et une excellente circulation dans l'application externe. Grâce à une sonde de pression (en option), il est possible d'asservir la vitesse de fonctionnement de la pompe sur une pression maximale à ne pas dépasser (VPC) et ainsi protéger les réacteurs et appareils en verre sensibles de la casse. Le régulateur Pilot ONE qui dispose d'un large écran TFT couleur et d'un menu convivial est disponible en série. Des raccordements analogiques NAMUR sont disponibles via le module optionnel Com.G@te pour permettre une intégration des Ministats dans des ensembles et assurer une communication avec d'autres équipements ou dispositifs de commande.
Aperçu des fonctions
- Régulateur Pilot ONE avec technologie Plug & Play
- Régulation de température ultra-précise et fiable
- Ecran couleur 5.7" avec fonction graphique
- Télécommande confortable en 6 langues
- Protection contre la surtempérature et les sous-niveaux
- Classe de sécurité III/FL (norme DIN 12876)
- Pompe de refoulement /d'aspiration performante
- Démarrage par calendrier, heure, date, transmetteur de programme
- Calibrage en 2 points pour sonde de régulation
- Interface RS232 et raccordement Pt100
Impressions sur le produit
Régulateur
Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.
En savoir plus
| Puissance de chauffe | 1,6 - 2,1 | ||||||||||||||
| Puissance de refroidissement |
|
||||||||||||||
| Machine de refroidissement | réfrigérant naturel, refroidi à l'eau | ||||||||||||||
| Agent frigorifique Niveau 1 | R-290 (A3, H220) | ||||||||||||||
| Quantité de frigorigène Niveau 1 | 0,06 kg |
| Puissance de refoulement max. | 22 l/min; 0,7 |
| Puissance d'aspiration max. | 16 ; 0,4 bar |
| Raccordement de pompe | M16x1 AG male |
| Viscosité max. autorisée | 50 mm²/s |
| Vitesse de la pompe réglable | oui |
| Caractéristiques de la pompe | Pompe à pression et d'aspiration, vitesse réglable |
| Raccord de sonde externe | Pt100 |
| Interface numérique | Ethernet, USB (Host u. Device), RS232 |
| Température ambiante autorisée | 5...40 °C |
| Bain L x P / Profondeur | 170 x 85 / 135 |
| Volume du bain | 3,5 |
| Volume de remplissage min. | 3 |
| Raccordement pour l'eau de refroidissement | filetage G1/2 mâle |
| Consommation d'eau de refroidissement pour eau 15°C, départ 0°C | 20,4 l/h |
| Pression différentielle de l'eau de refroidissement min. | 2 bar |
| Pression de l'eau de refroidissement max. | 6 bar |
| Raccordement au réseau | 208-240V 1~/2~ 50/60Hz |
| Courant absorbé max. | 11 |
| Protection | 16 A |
Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.
Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.
En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%
Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.
Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.
