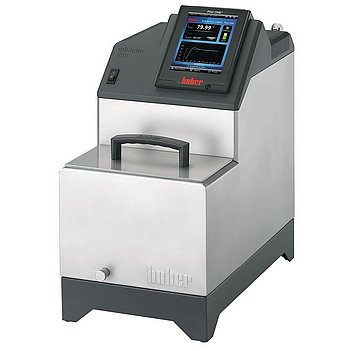

Ministat 230w
Kompakter Kälte-Badumwälzthermostat
Leistungsmerkmale
Huber Ministate sind die kleinsten Kältethermostate der Welt. Mit geringen Abmessungen ermöglichen die Geräte einen Betrieb auf engstem Raum, zum Beispiel in einem Laborabzug oder innerhalb von technischen Anlagen. Trotz minimaler Abmessungen sind die Geräte umfangreich ausgestattet und bieten genügend Leistung zur Temperierung von Photometern, Refraktometern, Viskosimetern, Destillationsapparaturen, Reaktionsgefäßen und Miniplantanlagen. Der Anwendungsschwerpunkt liegt auf externen Applikationen – die Badöffnung ermöglicht aber auch das Temperieren kleinerer Objekte direkt im Thermostatenbad. Für optimale Umwälzung sorgt eine leistungsstarke Druck-Saugpumpe mit stufenlos regelbarer Drehzahl. Über einen optionalen Drucksensor kann auch der maximale Druck geregelt werden – damit werden empfindliche Glasreaktoren und -apparaturen zuverlässig vor Bruch geschützt. Auch die übrige Ausstattung kann sich sehen lassen: Serienmäßig an Bord ist der professionelle Pilot ONE-Regler mit farbigem TFT-Display und komfortabler Bedienerführung. Analoge Anschlüsse nach NAMUR sind über das optionale Com.G@te-Modul verfügbar, damit ist eine Integration der Ministate in Anlagen und Prozessleitsysteme möglich.
Funktionen im Überblick
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Hochgenaue, zuverlässige Temperaturregelung
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Pt100 Externfühler-Anschluss
- Übertemperatur- und Unterniveauschutz
- Sicherheitsklasse III/FL (DIN 12876)
- Leistungsstarke Druck-/Saugpumpe
- Kalenderstart, Uhr, Datum, Programmgeber
- 2-Punkt-Kalibrierung für Regelfühler
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 1,6 - 2,1 kW | ||||||||||||||||
| Kälteleistung |
|
||||||||||||||||
| Kältemaschine | wassergekühlt, natürliches Kältemittel | ||||||||||||||||
| Kältemittel 1. Stufe | R-290 (A3, H220) | ||||||||||||||||
| Kältemittelmenge 1. Stufe | 0,06 kg |
| Förderleistung Druckpumpe max. | 22 l/min; 0,7 bar |
| Förderleistung Saugpumpe max. | 16 l/min; 0,4 bar |
| Pumpenanschluss | M16x1 AG male |
| max. zulässige Viskosität | 50 mm²/s |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druck- und Saugpumpe, Drehzahl regelbar |
| Fühleranschluss extern | Pt100 |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Badöffnung BxT/BT | 170 x 85 / 135 |
| Badvolumen | 3,5 l |
| Füllvolumen min. | 3 l |
| Kühlwasseranschluss | G1/2 AG |
| Kühlwasserverbrauch bei Wasser 15°C, Vorlauf 0°C | 20,4 l/h |
| Kühlwasserdifferenzdruck min. | 2 bar |
| Kühlwasserdruck max. | 6 bar |
| Netzanschluss | 208-240V 1~/2~ 50/60Hz |
| Stromaufnahme max. | 11 A |
| Absicherung | 16 A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
Verdrängereinsatz Ministat 230 / 230w
Rollenuntersatz Ministat 230/w
Kalibriereinsatz Ministat 230
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Entleerungsventil
Kugelhahn M16x1
Entleerungsventil, universal
Verlängerungskabel für Temperaturfühler
Verbindungsleitung für Pilot ONE
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Schlauch, drucklos, FKM NW12
Schlauch, drucklos, PVC-60-NW12
Schlauch, drucklos, PVC-60-NW8
Schlauch, drucklos, NBR NW12
Schlauch, drucklos, NBR NW8
Schlauch, drucklos, S-180-NW12
Schlauch, drucklos, S-180-NW8
Schlauch, drucklos, FKM NW8
Schlauchisolierung für Schlauch NW 12
Schlauchisolierung für Schlauch NW 8
Entleerungsschlauch, drucklos, T-180-NW8
Entleerungsschlauch, drucklos, T-180-NW12
Temperierschlauch MT-200-1-M16x1
Temperierschlauch MT-200-1,5-M16x1
Temperierschlauch MT-200-2-M16x1
Temperierschlauch MT-200-3-M16x1
Temperierschlauch MT-350-3-M16x1
Temperierschlauch MT-350-1-M16x1
Temperierschlauch MT-350-1,5-M16x1
Temperierschlauch MT-350-2-M16x1
Schlauchisolierung für Temperierschlauch isoliert M16x1
Schlauchisolierung für Schlauch NW 12
Kühlwasserschlauch PZ-90-1-1/2"
Kühlwasserschlauch PZ-90-1,5-1/2"
Kühlwasserschlauch PZ-90-2-1/2"
Thermofluid P20.225/275.50
Thermofluid P20.225/275.50
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Schlaucholive M16x1, NW 8
Schlaucholive M16x1, NW 12
Überwurfmutter M16x1
Schlauchverschraubung 1/2"IG - 3/8" Gewinde
Manuell einstellbarer Bypass M16x1 mit Manometer-Anschluss
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade "Exclusive"
E-grade "Professional"
E-grade OPC-UA
