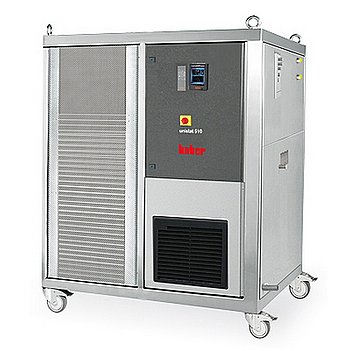

Unistat 615

Système de thermostatisation dynamique /Thermostat à circulation

Modèle: Unistat 615 Groupe d'appareils: 4 Réf.: 1074.0004.01 e-Class: 32-09-01-17

Ce modèle est également disponible avec du réfrigérant naturel

Fonctions Données techniques Downloads Accessoires Garantie

Caractéristiques de performance

La série Unistat® convainc par ses propriétés thermodynamiques exceptionnelles et une étendue de fonctions pour des exigences maximales. Les Unistats® garantissent toujours une thermostatisation ultra-réactive, précise et reproductible et des temps de chauffe et de refroidissement très courts. Il est possible de travailler sur une gamme de température étendue sans changement fastidieux de thermofluide.Tous les Unistats® disposent du régulateur Pilot Unistat avec large écran couleur tactile 5.7“ et menu convivial. Les paramètres importants sont visibles au premier coup d'œil et les courbes de température sont représentées graphiquement en temps réel.
Les Unistats® sont équipés de pompes très performantes assurant un transfert thermique optimal avec l'application. Les modèles de paillasse disposent d'une pompe à vitesse variable qui permet grace au VPC de réguler la pression dans le circuit externe par rapport à une pression maximale sellectionnable par l'utilisateur. Les réacteurs en verre sont ainsi protégés contre la casse. Pour les Unistats plus puissants, cette fonction est assurée par un VPC-bypass proposé en option. Les Unistats® sont des appareils extrêmement compact. Un autre point fort de cette technologie par rapport aux bains ouverts est la durée de vie plus longue du thermofluide. En effet, le circuit hydrauliquement clos empêche l'oxydation et la contamination par l'humidité de l'air du thermofluide. Les Unistats® disposent de vastes équipements de sécurité et sont donc parfaitement adaptés pour une utilisation en continu. Les paramètres critiques sont surveillés en permanence et, si nécessaire, le système est mis hors service ou active des circuits d'urgence.

Aperçu des fonctions

Résultats de thermostatisation ultra-précis et reproductibles

Temps de chauffe et de refroidissement très courts

Grandes plages de température sans changement de liquide

Ecran couleur tactile 5.7" avec guidage par menu confortable

Régulation adaptive de la température, à auto-optimisation

Pompe à circulation performante, réglable

2 x USB (Host/Device), Ethernet, RS232 interface

La façon de travailler ultra-efficace permet de gagner du temps et des frais d'exploitation

Une fonctionnalité qui a fait ses preuves pour les procédés industriels & la technique de procédés

Impressions sur le produit

Régulateur

Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.

Régulateur Unistat 615 Système de thermostatisation dynamique /Thermostat à circulation

Température de travail	-60...200
Constance de la température	±0,01
Résolution de l'affichage	0,01 K
Message d'alerte	optique, acoustique, relais
Régulateur	Pilot ONE
Classe de sécurité	III / FL
Type de protection	IP20
Dimensions (L x P x H)	1290 x 955 x 1537 mm
Poids net	574 kg

Puissance de chauffe

Puissance de refroidissement

200	9,5
100	9,5
20	9,5
0	9,5
-20	8
-40	4,6
-60	1,2
°C	kW

Machine de refroidissement

refroidi par air et par eau, réfrigérant naturel

Agent frigorifique Niveau 1

R-452A (A1, H280)

Quantité de frigorigène Niveau 1

5,2 kg

Puissance de refoulement max.	82 l/min; 1,5
Raccordement de pompe	M30x1,5 AG male
Viscosité max. autorisée	50 mm²/s
Vitesse de la pompe réglable	oui
Type de pompe	à accouplement magnétique, en acier inoxydable
Caractéristiques de la pompe	Pompe à pression, vitesse réglable, à entraînement magnétique

Raccord de sonde externe	Pt100
Entrée de commande	ECS ONE
Sortie de commande (contact libre de potentiel)	POKO ONE
Interface numérique	Ethernet, USB (Host u. Device), RS232

Température ambiante autorisée	5...40 °C
Volume de remplissage min.	5,65
Niveau de remplissage du vase d'expansion	26,5
Raccordement au réseau	400V 3~ 50Hz
Courant absorbé max.	30,5
Protection	3x32A

Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.

Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.

En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%

Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.
