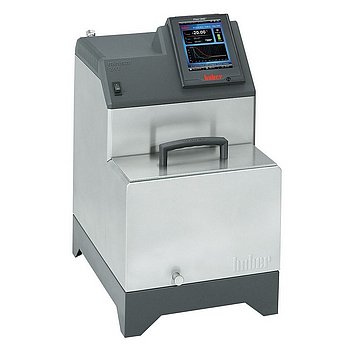

Ministat 240w
Compacto termostato de baño y de circulación de enfriamiento
Características de rendimiento
Los Ministats de Huber son los termostatos de frío más pequeños del mundo. Con sus pequeñas dimensiones permiten un funcionamiento en espacios muy pequeños, por ejemplo en una vitrina de laboratorio o dentro de instalaciones técnicas. Pese a sus dimensiones mínimas, los aparatos están ampliamente equipados y ofrecen una potencia suficiente para la regulación de temperatura de fotómetros, refractómetros, viscosímetros, aparatos de destilación, recipientes de reacción e instalaciones de miniplanta. El principal uso radica en las aplicaciones externas – sin embargo, la abertura del baño permite también la termorregulación directa de objetos más pequeños en el baño termostático. Una bomba de presión y aspiración regulable continuamente se encarga de brindar una circulación óptima. Con un sensor de presión opcional se puede regular la presión máxima – los sensibles reactores y aparatos de cristal quedan con ello protegidos de la destrucción. También se puede presentar el resto del equipo: De manera estándar contiene el controlador profesional Pilot ONE con pantalla TFT a color y una cómoda guía de menú. Hay disponibles conexiones análogas según NAMUR mediante el módulo opcional Com.G@te; con ello es posible una integración de los Ministats en instalaciones y sistemas de proceso de control.
Resumen de funciones
- Controlador Pilot ONE con tecnología Plug & Play
- Regulación de temperatura de alta precisión y confiable
- Pantalla a color de 5.7" con función de gráficos
- Fácil guía de menú disponible en 6 idiomas
- Protección contra sobretemperatura y contra bajo nivel
- Clase de seguridad III/FL (DIN 12876)
- Bomba de presión/aspiración de alto rendimiento
- Inicio de calendario, hora, fecha, programador
- Calibración de 2 puntos para el sensor
- Interfaz RS232 y conexión Pt100
Impresiones sobre el producto
Controlador
El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.
saber más
| Potencia calorífica | 1,8 - 2,1 | ||||||||||||||
| Potencia de refrigeración |
|
||||||||||||||
| Máquina frigorífica | refrigerado por agua, refrigerante natural | ||||||||||||||
| Refrigerante 1ª etapa | R-290 (A3, H220) | ||||||||||||||
| Cantidad de refrigerante 1ª etapa | 0,06 kg |
| Capacidad de suministro de la bomba de presión máx. | 22 л/мин; 0,7 bar |
| Capacidad de aspiración de la bomba máx. | 16 л/мин; 0,4 bar |
| Conexión de la bomba | M16x1 AG male |
| Viscosidad máxima admisible | 50 mm²/s |
| Velocidad de la bomba ajustable | Sí |
| Características de la bomba | Bomba de presión y aspiración, velocidad regulable |
| Conexión del sensor externo | Pt100 |
| Interfaz digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente admisible | 5...40 °C |
| Abertura del cuarto de baño AxP/BD | 205 x 85 / 157 |
| Volumen del baño | 5,5 |
| Volumen de llenado mín. | 3,5 |
| Conexión de agua de refrigeración | G1/2 macho |
| Consumo de agua de refrigeración a 15°C de agua, 15°C de caudal | 34 |
| Presión diferencial del agua de refrigeración mín. | 2 bar |
| Presión máx. del agua de refrigeración | 6 bar |
| Conexión a la red | 220-240V 1~/2~ 50/60Hz |
| Consumo de corriente máx. | 11,5 |
| Protección | 16 A |
Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.
Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.
De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.
Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.
Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
