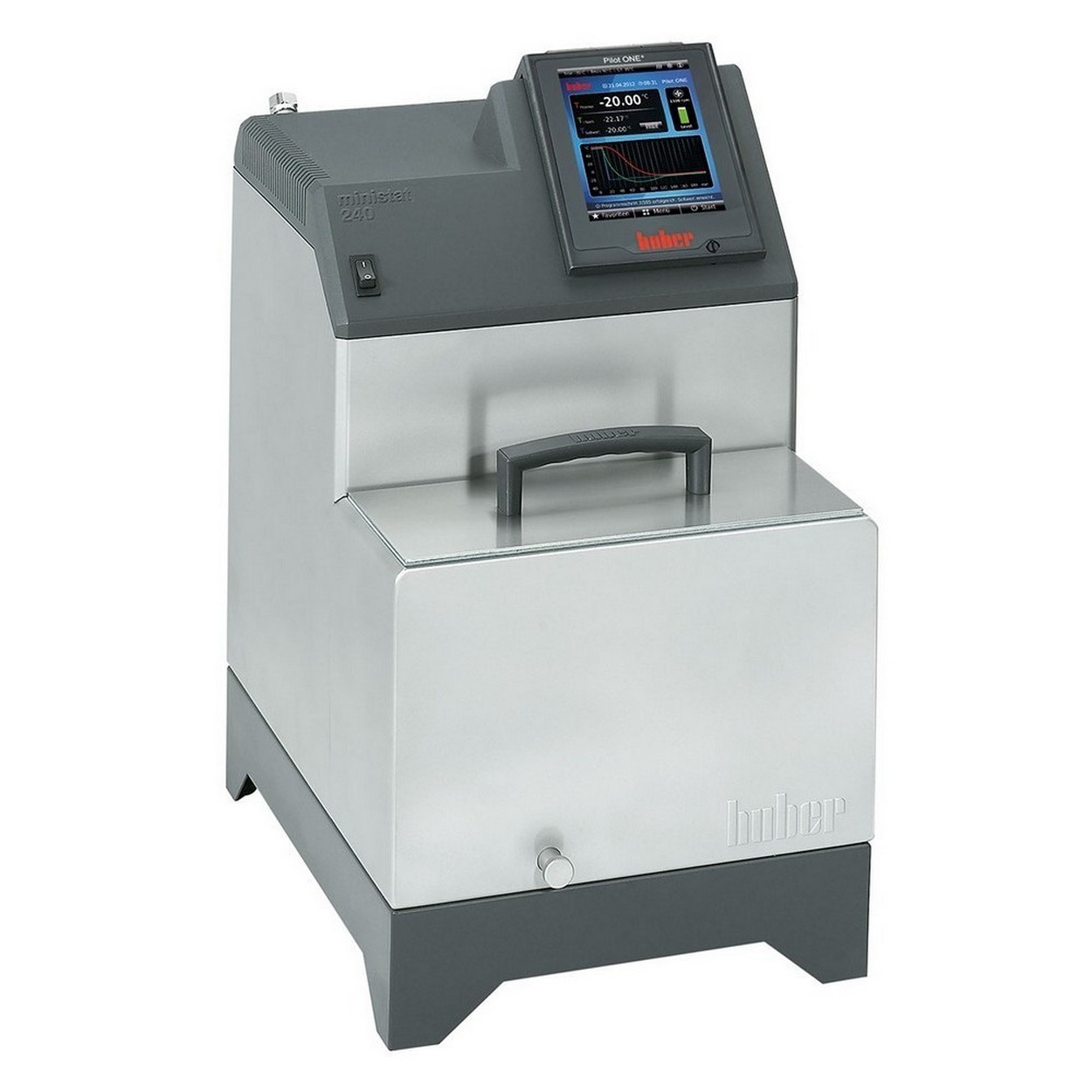

Ministat 240w
Termostato de circulação de banho de resfriamento compacto
Características de desempenho
Huber Ministat são os mais pequenos termostatos de resfriamento do mundo. Estes aparelhos são particularmente compactos e permitem um funcionamento em espaços muito reduzidos, por exemplo, em um extrator de laboratório ou dentro de instalações técnicas. Apesar de suas dimensões reduzidas, os aparelhos estão amplamente equipados e oferecem suficiente potência para a termorregulação de fotômetros, refratômetros, viscosímetros, instrumentos de destilação, reatores e sistemas miniplanta. Estes foram principalmente concebidos para aplicações externas – no entanto, a abertura do banho permite também a termorregulação de objetos mais pequenos diretamente no banho termostático. Uma bomba de pressão e de sucção, de velocidade continuamente regulável, assegura a circulação otimizada. Através de um sensor opcional é também possível regular a pressão máxima – desta forma os instrumentos e reatores de vidro são protegidos contra quebra. O restante equipamento também é notável: o aparelho está equipado de série com o controle profissional Pilot ONE, com tela TFT colorida e menu intuitivo e confortável. Através do módulo opcional Com.G@te estão disponíveis conexões analógicas segundo NAMUR. Desta forma é possível uma integração dos modelos Ministat em instalações e sistemas de comando de processos.
Funções num relance
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Altamente exato, controle de temperatura seguro
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Ligação para sensor externo Pt100
- Proteção contra superaquecimento e proteção de nível baixo
- Classe de segurança III/FL (DIN 12876)
- Bomba de pressão e de sucção de alta performance
- Início com calendário, hora, data, programador
- Calibragem de 2 pontos para sensor de controle
Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais
| Capacidade de aquecimento | 1,8 - 2,1 | ||||||||||||||
| Capacidade de arrefecimento |
|
||||||||||||||
| Máquina frigorífica | refrigerado a água, refrigerante natural | ||||||||||||||
| Refrigerante 1ª etapa | R-290 (A3, H220) | ||||||||||||||
| Quantidade de refrigerante 1ª fase | 0,06 |
| Bomba de pressão de capacidade de entrega max. | 22 ; 0,7 |
| Bomba de sucção de capacidade de entrega max. | 16 ; 0,4 |
| Ligação da bomba | M16x1 AG male |
| Viscosidade máxima admissível | 50 |
| Velocidade da bomba ajustável | sim |
| Características da bomba | Pressure and suction pump, variable speed |
| Ligação de sensor externo | Pt100 |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 |
| Abertura da casa de banho LxD/BD | 205 x 85 / 157 |
| Volume do banho | 5,5 |
| Volume de enchimento min. | 3,5 |
| Ligação de água de arrefecimento | G1/2 rosca externa |
| Consumo de água de arrefecimento a 15°C, caudal 15°C | 34 |
| Pressão diferencial de água de arrefecimento min. | 2 |
| Pressão máxima da água de arrefecimento. | 6 |
| Ligação à rede | 220-240V 1~/2~ 50/60Hz |
| Consumo de corrente máximo | 11,5 |
| Cobertura | 16 A |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
