CC-K6

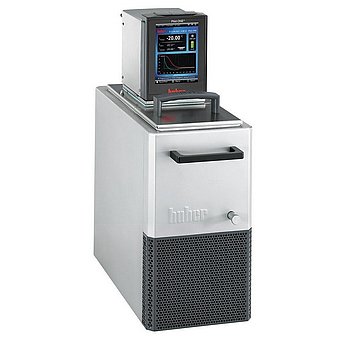

Termostatos de baño de frío
Características de rendimiento
Estos termostatos con baños refrigerados aislados son una solución económica para la regulación de temperatura de objetos directamente en el baño. Por ello, los aparatos son apropiados para una serie de tareas usuales de calefacción y refrigeración, tales como control de temperatura de muestras, ensayo de materiales, control de calidad, análisis, etc. Los baños de enfriamiento trabajan con un refrigerante natural, por lo que son especialmente compatibles con el medio ambiente. Además, las máquinas refrigerantes están equipadas con un sistema automático de adaptación de la potencia de frío, reduciendo así el consumo de energía y el calor residual al mínimo necesario. Con una protección de nivel y una protección ajustable contra el exceso de temperatura satisfacen los requerimientos de la clase de seguridad III/FL según DIN 12876. Los termostatos pueden ser también usados con un adaptador de bomba opcional para aplicaciones conectadas externamente.
Resumen de funciones
- Controlador Pilot ONE con tecnología Plug & Play
- Regulación de temperatura de alta precisión y confiable
- Pantalla a color de 5.7" con función de gráficos
- Fácil guía de menú disponible en 6 idiomas
- Protección contra sobretemperatura y contra bajo nivel
- Clase de seguridad III/FL (DIN 12876)
- Bomba de presión/aspiración de alto rendimiento
- Inicio de calendario, hora, fecha, programador
- Calibración de 2 puntos para el sensor
- Interfaz RS232 y conexión Pt100
Impresiones sobre el producto
Controlador
El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.
saber más
| Potencia calorífica | 1,6 - 2,1 | ||||||||||
| Potencia de refrigeración |
|
||||||||||
| Máquina frigorífica | refrigerada por aire, refrigerante natural | ||||||||||
| Refrigerante 1ª etapa | R-290 (A3, H220) | ||||||||||
| Cantidad de refrigerante 1ª etapa | 0,047 kg |
| Capacidad de suministro de la bomba de presión máx. | 27 л/мин; 0,7 bar |
| Capacidad de aspiración de la bomba máx. | 22 л/мин; 0,4 bar |
| Conexión de la bomba | M16x1 AG male |
| Velocidad de la bomba ajustable | Sí |
| Características de la bomba | Bomba de presión y aspiración, velocidad regulable |
| Conexión del sensor externo | Pt100 |
| Interfaz digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente admisible | 5...40 °C |
| Nivel de presión sonora | 57 |
| Abertura del cuarto de baño AxP/BD | 140 x 120 / 150 |
| Volumen del baño | 4,5 |
| Volumen de llenado mín. | 2,5 |
| Conexión a la red | 208-240V 1~/2~ 50/60Hz |
| Consumo de corriente máx. | 10 + 1,35 |
Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.
Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.
De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.
Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.
Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
