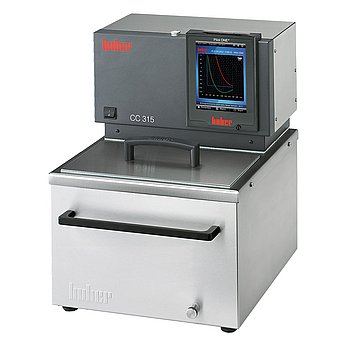

CC-315B
Нагревающие термостаты-циркуляторы с ванной
Характеристики
Нагревающие термостаты-циркуляторы с ванной из нержавеющей стали обеспечивают выполнение задач по внешнему и внутреннему термостатированию. Термостатируемые объекты могут быть помещены непосредственно в ванну термостата. Использование дополнительного адаптера для насоса делает возможным термостатирование внешних систем. Термостаты могут использоваться для температурного контроля образцов, тестирования материалов, контроля качества и т.д. Приборы оснащены защитой от перегревания и системой контроля уровня теплоносителя. Класс безопасности III / FL в соответствии с DIN 12876. Мощный двухступенчатый насос (нагнетание / всасывание) обеспечивает оптимальную циркуляцию теплоносителя и гомогенное распределение температуры в ванне термостата.
Обзор функций
- Блок управления Pilot ONE с технологией Plug & Play
- Сверхточный и надежный температурный контроль
- 5.7“ цветной экран с графической функцией.
- Удобная панель управления, меню на 6 языках
- Защита от перегревания, контроль уровня теплоносителя
- Класс безопасности III/FL (DIN 12876)
- Мощный двухступенчатый насос (нагнетание / всасывание)
- Календарь, часы, программатор
- 2- точечная калибровка датчика
- Разъём RS232, гнездо для подключения датчика Pt100
Информация о продукте
Блок управления
Новый блок управления Pilot ONE оснащен сенсорным дисплеем 5,7" с графической функцией и удобным меню. Важнейшие параметры контроля и значения температуры отчетливо отображаются на дисплее. Благодаря меню “Избранное”, управлению одним касанием и словарю технических терминов эксплуатация термостата становится такой же простой и доступной, как использование смартфона. Встроенные USB- и Ethernet-выходы делают возможным подключение термостата к ПК или внутренним сетям с целью осуществления дистанционного управления и регистрации полученных данных.
Узнать больше
| Мощность нагрева | 4 |
| Производительность нагнетательного насоса макс. | 25 л/мин; 0,7 бар |
| Производительность всасывающего насоса макс. | 18,5 л/мин; 0,4 бар |
| Подключение насоса | M16x1 AG male |
| Максимально допустимая вязкость | 50 мм²/с |
| Регулируемая скорость насоса | Да |
| Характеристики насоса | Pressure and suction pump, variable speed |
| Подключение внешнего датчика | Pt100 |
| Цифровой интерфейс | Ethernet, USB (Host u. Device), RS232 |
| Допустимая температура окружающей среды | 5...40 °C |
| Открытая поверхность ванны ШхГ/ШГ | 270 x 145 / 200 |
| Объем ванны | 15,6 |
| Объем заполнения мин. | 11,5 |
| Подключение к сети | 400В 3~N 50Гц |
| Энергопотребление макс. | 11 |
| Защита | 3x16A |
Более подробную техническую информацию и сведения о комплекте поставки, аксессуарах и периферийных устройствах см. в листе данных в формате PDF. В случае сомнений применяются характеристики, приведенные в спецификации в формате PDF. Если не указано иное, технические характеристики действительны при температуре окружающей среды 20°C.
Обратите внимание на информацию об установке и требованиях к пространству для наших изделий.
В соответствии с DIN EN60034-1 действуют следующие допуски на напряжение и частоту:
Напряжение ±5% с одновременным допуском на частоту ±2%
Примеры, иллюстрирующие это: например, напряжение -5% и частота +2% не допускаются. Однако допуски, например, на напряжение -5 % и частоту -2 %, допустимы.
Технические изменения и ошибки исключены. Иллюстрации могут отличаться от оригинала.
Аксессуары
Displacement insert CC-315B
Calibration insert CC-315B
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Control cable RS232 (9 <> 9 pin), 3m
Control cable (3m): CP RS485 / open
Extension cable for temperature sensor
Control cable (3m): AIF / open
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid M10.120.08
Heat transfer fluid M10.120.08
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Pump discharge pipe (for diverting flow in bath) for bath thermostats with KISS E, CC-E
Securing nut M16x1
Blank plug for M16x1
Micro hose connector NW 3.2 / M16x1
PS Level controller
Algae protection 0,1 ltr
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
