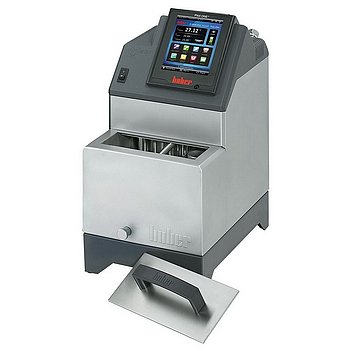

Ministat 125
Компактный oхлаждающий/нагревающий термостат-циркулятор с ванной
Характеристики
Термостаты Ministat являются самыми маленькими охлаждающими/нагревающими термостатами в мире. Небольшие габариты позволяют разместить приборы в самом маленьком пространстве, например, во встроенном шкафу. Несмотря на компактность, термостаты Ministat демонстрируют достаточно высокую мощность охлаждения и могут использоваться для температурного контроля фотометров, рефрактометров, вискозиметров, аппаратов для дестиллирования, реакторов и т.д. Основные сферы применения термостатов Ministat - внешние системы, однако, возможно термостатирование объектов, погруженных непосредственно в ванну термостатов. Мощный двухступенчатый насос (нагнетание / всасывание) с варьируемым контролем давления обеспечивает оптимальную циркуляцию теплоносителя. Дополнительный датчик давления (опция) контролирует уровень максимально допустимого давления для того, чтобы защитить стеклянные реакторы и другое хрупкое оборудование от повреждений. В комплект поставки входит блок управления Pilot ONE с цветным TFT дисплеем. Модуль Сom.G@te (Namur стандарт) позволяет интегрировать термостаты в систему управления производственным процессом.
Обзор функций
- Блок управления Pilot ONE с технологией Plug & Play
- Сверхточный и надежный температурный контроль
- 5.7“ цветной экран с графической функцией.
- Удобная панель управления, меню на 6 языках
- Защита от перегревания, контроль уровня теплоносителя
- Класс безопасности III/FL (DIN 12876)
- Мощный двухступенчатый насос (нагнетание / всасывание)
- Календарь, часы, программатор
- 2- точечная калибровка датчика
- Разъём RS232, гнездо для подключения датчика Pt100
Информация о продукте
Блок управления
Новый блок управления Pilot ONE оснащен сенсорным дисплеем 5,7" с графической функцией и удобным меню. Важнейшие параметры контроля и значения температуры отчетливо отображаются на дисплее. Благодаря меню “Избранное”, управлению одним касанием и словарю технических терминов эксплуатация термостата становится такой же простой и доступной, как использование смартфона. Встроенные USB- и Ethernet-выходы делают возможным подключение термостата к ПК или внутренним сетям с целью осуществления дистанционного управления и регистрации полученных данных.
Узнать больше
| Мощность нагрева | 0,9 - 1 | ||||||||||||
| Kälteleistung |
|
||||||||||||
| Система охлаждения | воздушное охлаждение, натуральный хладагент | ||||||||||||
| Хладагент 1-й ступени | R-290 (A3, H220) | ||||||||||||
| Объём хладагента 1-й ступени | 0,066 kg |
| Производительность нагнетательного насоса макс. | 22 л/мин; 0,7 бар |
| Производительность всасывающего насоса макс. | 16 л/мин; 0,4 бар |
| Подключение насоса | M16x1 AG male |
| Максимально допустимая вязкость | 50 мм²/с |
| Регулируемая скорость насоса | Да |
| Характеристики насоса | Pressure and suction pump, variable speed |
| Подключение внешнего датчика | Pt100 |
| Цифровой интерфейс | Ethernet, USB (Host u. Device), RS232 |
| Допустимая температура окружающей среды | 5...35 °C |
| Уровень звукового давления | 47 |
| Открытая поверхность ванны ШхГ/ШГ | 178 x 80 / 120 |
| Объем ванны | 2,7 |
| Объем заполнения мин. | 2,1 |
| Подключение к сети | 220-240V 1~/2~ 50/60Hz |
| Энергопотребление макс. | 6 |
Более подробную техническую информацию и сведения о комплекте поставки, аксессуарах и периферийных устройствах см. в листе данных в формате PDF. В случае сомнений применяются характеристики, приведенные в спецификации в формате PDF. Если не указано иное, технические характеристики действительны при температуре окружающей среды 20°C.
Обратите внимание на информацию об установке и требованиях к пространству для наших изделий.
В соответствии с DIN EN60034-1 действуют следующие допуски на напряжение и частоту:
Напряжение ±5% с одновременным допуском на частоту ±2%
Примеры, иллюстрирующие это: например, напряжение -5% и частота +2% не допускаются. Однако допуски, например, на напряжение -5 % и частоту -2 %, допустимы.
Технические изменения и ошибки исключены. Иллюстрации могут отличаться от оригинала.
Аксессуары
Displacement insert Ministat 125 / 125w
Trolley for Ministat 125/125w, Minichiller 280/w, Minichiller 300/w
Calibration insert Ministat 125
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Drain valve
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Securing nut M16x1
Manually adjustable bypass M16x1 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te internal
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
