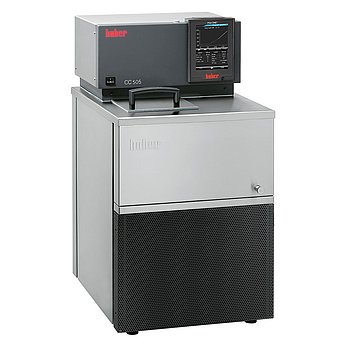

CC-505
Oхлаждающие/нагревающие термостаты-циркуляторы с ванной
Характеристики
Oхлаждающие/нагревающие термостаты-циркуляторы с ванной предназначены для термостатирования объектов непосредственно в ванне термостата и внешних систем. Типичные сферы применения данных термостатов: фотометры, рефрактометры, вискозиметры, реакторы с рубашкой, автоклавы. В зависимости от модели приборы могут использоваться для решения различных задач на мини-заводах, в производственных лабораториях, на испытательных стендах. Все модели оснащены многофункциональным блоком управления Pilot ONE с цветным дисплеем, программатором, гнездом подключения датчика Pt100, разъемом RS232, а также многочисленными функциям безопасности и системой сигнализации. Функциональность блока управления может быть расширена за счет пакета E-Grade. Корпус термостатов изготовлен из высококачественной нержавеющей стали. Крышка ванны термостатов подвергается постоянному температурному контролю, что позволяет избежать образования конденсата и льда. Слив теплоносителя из ванны термостата осуществляется через клапан слива на передней панели ванны.
Обзор функций
- Блок управления Pilot ONE с технологией Plug & Play
- Сверхточный и надежный температурный контроль
- 5.7“ цветной экран с графической функцией.
- Удобная панель управления, меню на 6 языках
- Защита от перегревания, контроль уровня теплоносителя
- Класс безопасности III/FL (DIN 12876)
- Мощный двухступенчатый насос (нагнетание / всасывание)
- Календарь, часы, программатор
- 2- точечная калибровка датчика
- Разъём RS232, гнездо для подключения датчика Pt100
Информация о продукте
Блок управления
Новый блок управления Pilot ONE оснащен сенсорным дисплеем 5,7" с графической функцией и удобным меню. Важнейшие параметры контроля и значения температуры отчетливо отображаются на дисплее. Благодаря меню “Избранное”, управлению одним касанием и словарю технических терминов эксплуатация термостата становится такой же простой и доступной, как использование смартфона. Встроенные USB- и Ethernet-выходы делают возможным подключение термостата к ПК или внутренним сетям с целью осуществления дистанционного управления и регистрации полученных данных.
Узнать больше
| Мощность нагрева | 1,3 - 1,6 | ||||||||||||
| Kälteleistung |
|
||||||||||||
| Система охлаждения | возд. охлаждение, без CFC и HCFC фреонов | ||||||||||||
| Хладагент 1-й ступени | R-452A (A1, H280) | ||||||||||||
| Объём хладагента 1-й ступени | 0,6 kg |
| Производительность нагнетательного насоса макс. | 25 л/мин; 0,7 бар |
| Производительность всасывающего насоса макс. | 18,5 л/мин; 0,4 бар |
| Подключение насоса | M16x1 AG male |
| Максимально допустимая вязкость | 50 мм²/с |
| Регулируемая скорость насоса | Да |
| Характеристики насоса | Pressure and suction pump, variable speed |
| Подключение внешнего датчика | Pt100 |
| Цифровой интерфейс | Ethernet, USB (Host u. Device), RS232 |
| Допустимая температура окружающей среды | 5...40 °C |
| Уровень звукового давления | 56 |
| Открытая поверхность ванны ШхГ/ШГ | 120 x 110 / 150 |
| Объем ванны | 5 |
| Объем заполнения мин. | 4 |
| Подключение к сети | 220-240V 1~/2~ 50/60Hz |
| Энергопотребление макс. | 9,5 |
Более подробную техническую информацию и сведения о комплекте поставки, аксессуарах и периферийных устройствах см. в листе данных в формате PDF. В случае сомнений применяются характеристики, приведенные в спецификации в формате PDF. Если не указано иное, технические характеристики действительны при температуре окружающей среды 20°C.
Обратите внимание на информацию об установке и требованиях к пространству для наших изделий.
В соответствии с DIN EN60034-1 действуют следующие допуски на напряжение и частоту:
Напряжение ±5% с одновременным допуском на частоту ±2%
Примеры, иллюстрирующие это: например, напряжение -5% и частота +2% не допускаются. Однако допуски, например, на напряжение -5 % и частоту -2 %, допустимы.
Технические изменения и ошибки исключены. Иллюстрации могут отличаться от оригинала.
