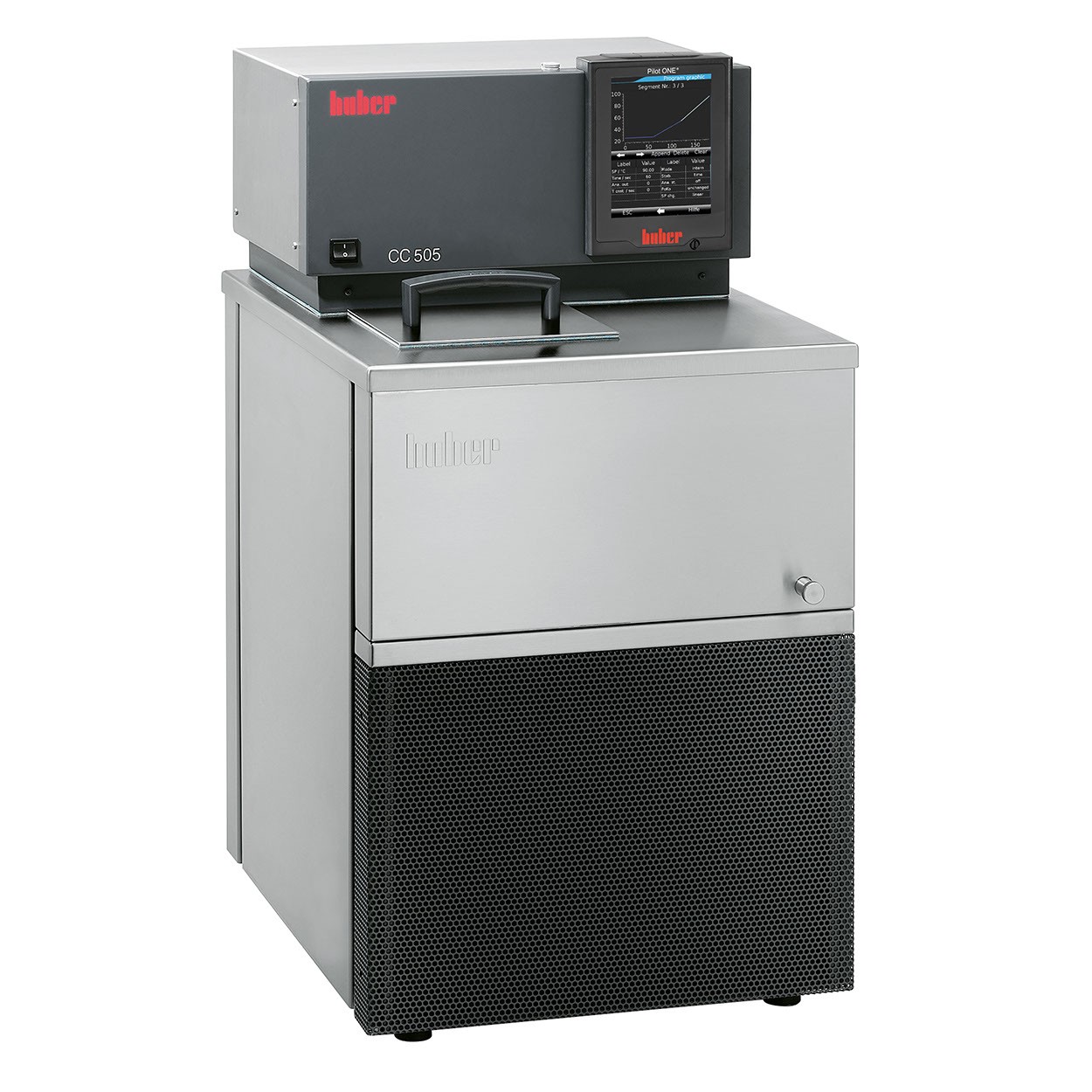

CC-505
Termostato de circulação de banho de resfriamento
Características de desempenho
Os termostatos de circulação de banho de resfriamento são ideais para a termorregulação de aplicações externas conectadas e para a termorregulação de objetos diretamente no banho termostático. Aplicações típicas são consumidores externos fechados como, por exemplo, fotômetros, refratômetros, viscosímetros, reatores encamisados e autoclaves. Os aparelhos podem ser utilizados em sistemas miniplanta, quilolabs, para a determinação do ponto de congelação, para a calibragem de baixas temperaturas, para ensaios petroquímicos, para o controle de temperatura de aparelhos de medição e de modelos experimentais, bem como para testes de material, controles de qualidade e muito mais. O equipamento satisfaz os mais elevados requisitos – isto é assegurado pelo equipamento profissional do controle Pilot ONE com tela colorida, programador, ligação para sensor externo Pt100, calibragem, função de calendário / relógio, Auto início, interface RS232 e inúmeras funções de segurança e de aviso. Outro aspecto positivo é a atualização eletrônica para a expansão de funcionalidades, através de um código de ativação. Com esta atualização podem ser ativadas funções complementares como, por exemplo, programador, controle em cascata TAC, rampas de temperatura, menus de usuários, início de calendário, gráficos e controle de processos. A carcaça é em aço inoxidável de alta qualidade e está munida de uma tampa de cobertura para a prevenção de condensação e formação de gelo. O recipiente de banho tem um volume de 5 litros e pode ser esvaziado através do dreno frontal.
Funções num relance
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Altamente exato, controle de temperatura seguro
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Ligação para sensor externo Pt100
- Proteção contra superaquecimento e proteção de nível baixo
- Classe de segurança III/FL (DIN 12876)
- Bomba de pressão e de sucção de alta performance
- Início com calendário, hora, data, programador
- Calibragem de 2 pontos para sensor de controle
Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais

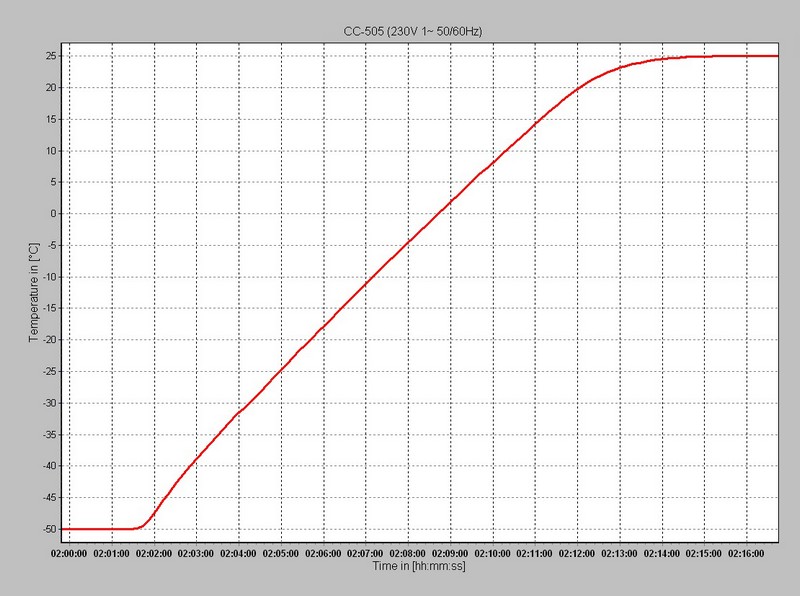

| Capacidade de aquecimento | 1,3 - 1,6 | ||||||||||||

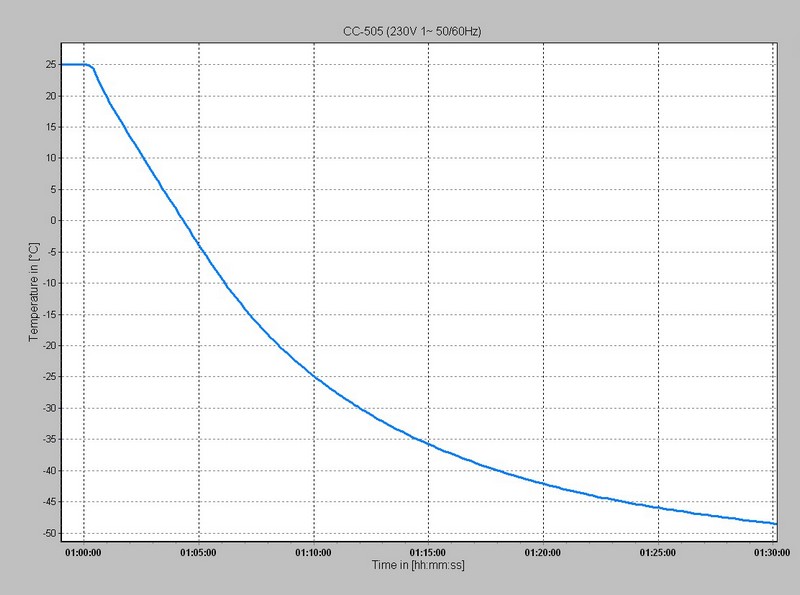

| Capacidade de arrefecimento |
|
||||||||||||
| Máquina frigorífica | Arrefecido a ar, isento de CFC e HCFC | ||||||||||||
| Refrigerante 1ª etapa | R-452A (A1, H280) | ||||||||||||
| Quantidade de refrigerante 1ª fase | 0,6 |
| Bomba de pressão de capacidade de entrega max. | 25 ; 0,7 |
| Bomba de sucção de capacidade de entrega max. | 18,5 ; 0,4 |
| Ligação da bomba | M16x1 AG male |
| Viscosidade máxima admissível | 50 |
| Velocidade da bomba ajustável | sim |
| Características da bomba | Pressure and suction pump, variable speed |
| Ligação de sensor externo | Pt100 |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 |
| Nível de pressão sonora | 56 |
| Abertura da casa de banho LxD/BD | 120 x 110 / 150 |
| Volume do banho | 5 |
| Volume de enchimento min. | 4 |
| Ligação à rede | 220-240V 1~/2~ 50/60Hz |
| Consumo de corrente máximo | 9,5 |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
Acessórios
Trolley for CC-415/wl, CC-505/wl, CC-508/w, CC-805
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Drain valve
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Securing nut M16x1
Manually adjustable bypass M16x1 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te internal
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
