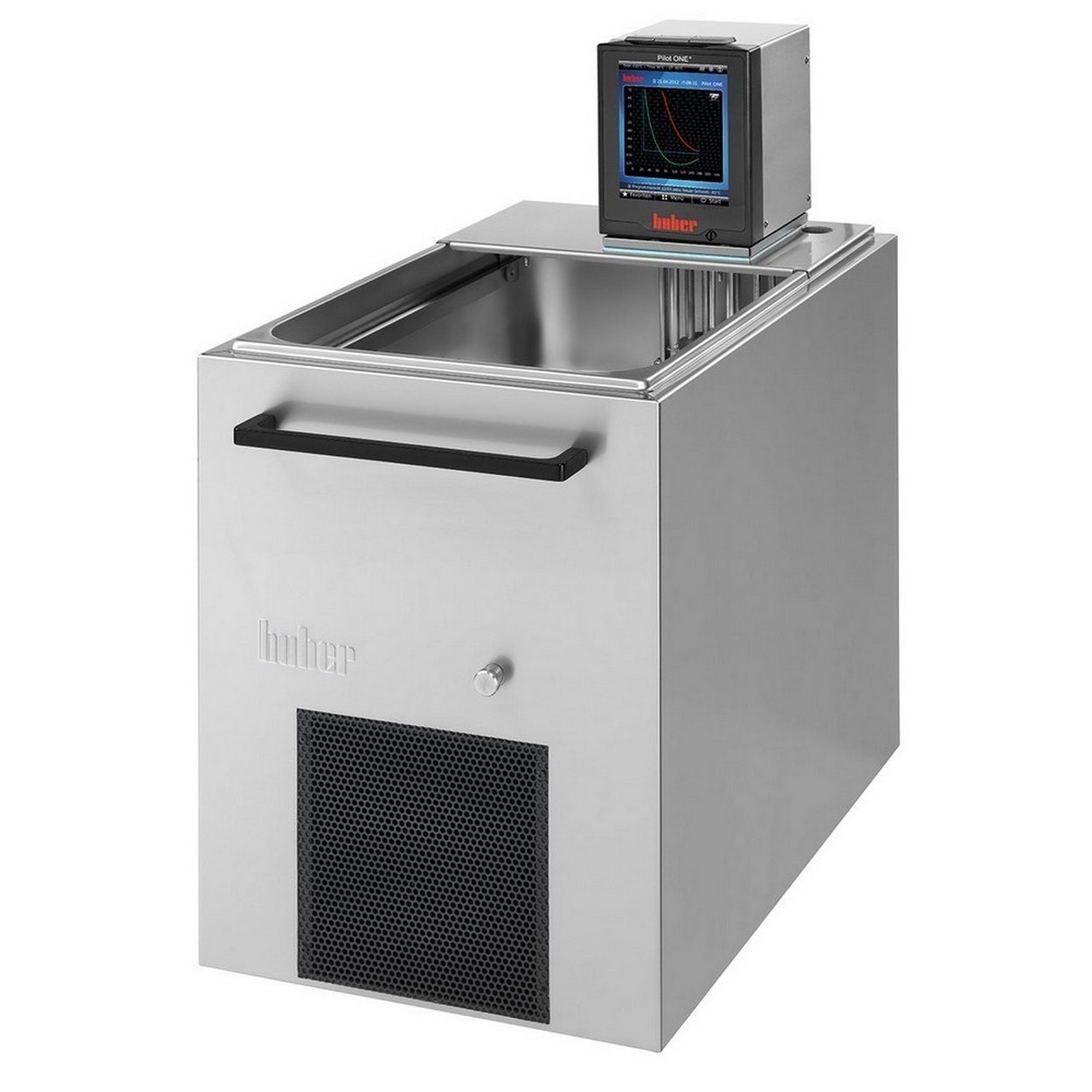

CC-K20
Termostato de banho de resfriamento
Características de desempenho
Os termostatos de banho de resfriamento, com banhos de resfriamento isolados, são uma solução de baixo custo para a termorregulação de objetos diretamente no banho termostático. Desta forma, os aparelhos estão preparados para uma grande variedade de trabalhos de aquecimento e de resfriamento como, por exemplo, o controle de temperatura de amostras, testes de material, controle de qualidade, análises, etc. Os banhos de resfriamento trabalham com um agente refrigerante natural de baixo impacto ambiental. Além disso, as máquinas de refrigeração estão ainda equipadas com uma adaptação automática da capacidade de resfriamento, reduzindo o consumo de energia e o calor residual para valores estritamente necessários. Através de um sistema de proteção de nível e uma proteção contra superaquecimento ajustável, os aparelhos cumprem os requisitos da classe de segurança III/FL, segundo DIN 12876. Através de um adaptador de bomba opcional, os termostatos também podem ser utilizados para aplicações externas conectadas.
Funções num relance
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Altamente exato, controle de temperatura seguro
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Ligação para sensor externo Pt100
- Proteção contra superaquecimento e proteção de nível baixo
- Classe de segurança III/FL (DIN 12876)
- Bomba de pressão e de sucção de alta performance
- Início com calendário, hora, data, programador
- Calibragem de 2 pontos para sensor de controle

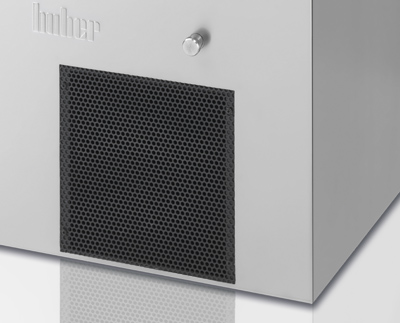

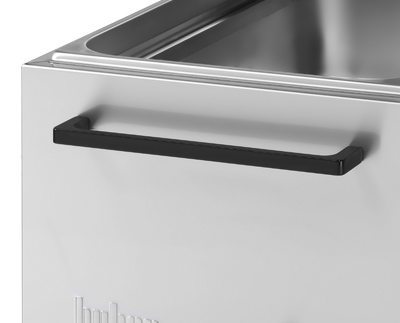

Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais
| Capacidade de aquecimento | 1,8 - 2,1 | ||||||||||
| Capacidade de arrefecimento |
|
||||||||||
| Máquina frigorífica | arrefecido a ar, refrigerante natural | ||||||||||
| Refrigerante 1ª etapa | R-290 (A3, H220) | ||||||||||
| Quantidade de refrigerante 1ª fase | 0,072 |
| Bomba de pressão de capacidade de entrega max. | 27 ; 0,7 |
| Bomba de sucção de capacidade de entrega max. | 22 ; 0,4 |
| Ligação da bomba | (Option, #19607) |
| Velocidade da bomba ajustável | sim |
| Características da bomba | Pressure and suction pump, variable speed |
| Ligação de sensor externo | Pt100 |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 |
| Nível de pressão sonora | 50 |
| Abertura da casa de banho LxD/BD | 290 x 329 / 150 |
| Volume do banho | 17 |
| Volume de enchimento min. | 12 |
| Ligação à rede | 220-240V 1~/2~ 50/60Hz |
| Consumo de corrente máximo | 10 + 2 |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
