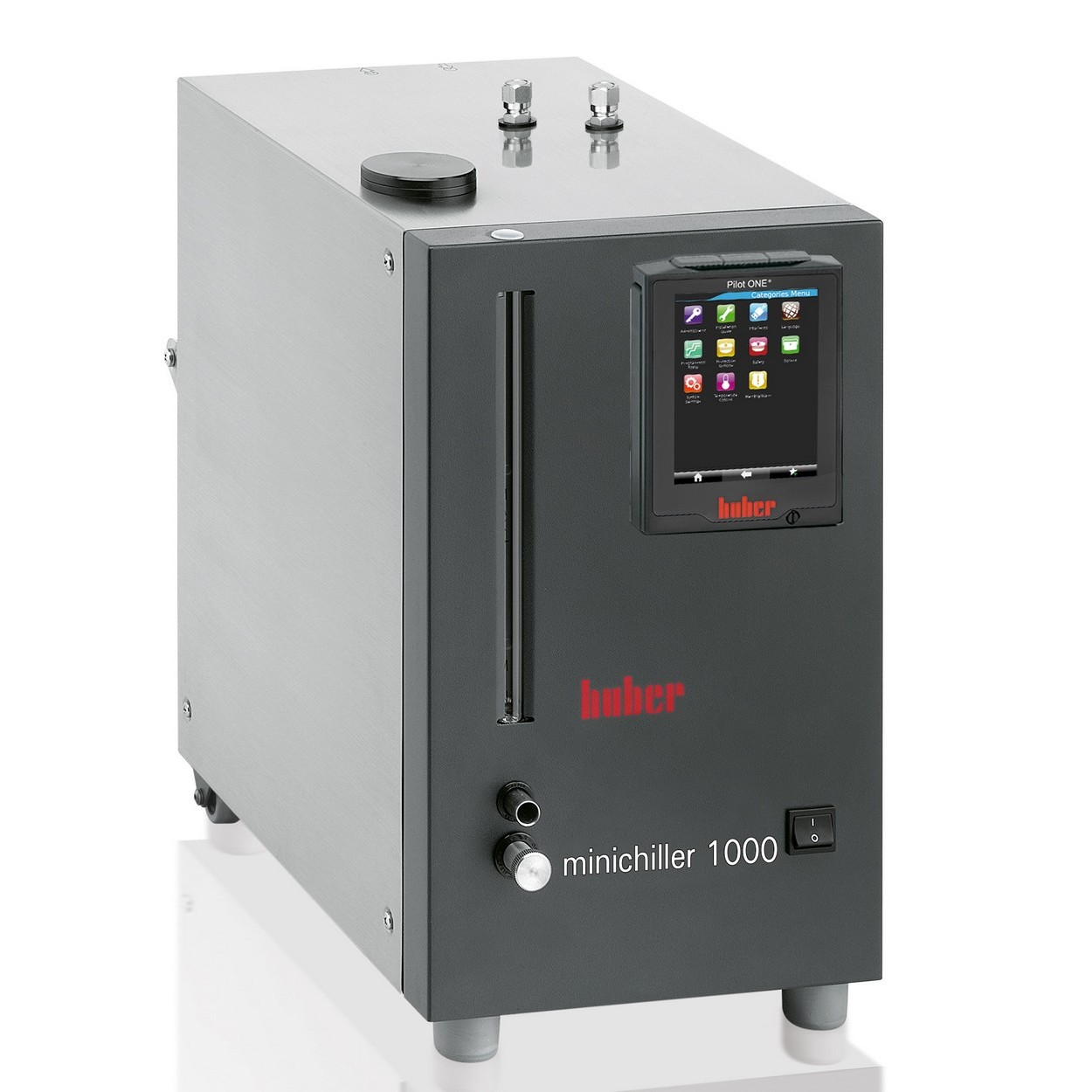

Minichiller 1000w-H
Kompakter Umwälzkühler / Umlaufkühler
Leistungsmerkmale
Die kompakten Minichiller überzeugen als preisgünstige und umweltfreundliche Kühllösung für zahlreiche Laborapplikationen. Eine Kalkulation für Wasser- und Abwasserkosten ergibt, dass ein Minichiller in einer Arbeitswoche bis zu 48.000 Liter Wasser einsparen kann. Aufgrund des geringen Anschaffungspreises amortisiert sich die Investition bereits nach kurzer Zeit. Die Geräte benötigen nur wenig Platz auf dem Labortisch und eignen sich dadurch bestens zum Kühlen von Reaktorblöcken, Dampfsperren, Vakuumpumpen, Rotationsverdampfern oder Wärmetauschern. Die Geräte ermöglichen stabile Applikationsbedingungen durch konstante Werte für Temperatur, Druck und Durchfluss und erlauben einen Dauerbetrieb bei Umgebungstemperaturen bis +40°C. Trotz des günstigen Anschaffungspreises sind die Kühler gut ausgestattet und verfügen über eine große Temperaturanzeige, Füllstandsanzeige sowie Status-LED’s für Pumpe, Kühlung und Heizung. Optional ist eine Heizung erhältlich mit der sich der Temperaturbereich auf +100 °C erweitert. Minichiller gibt es luft- und wassergekühlt, alle Modelle arbeiten mit natürlichem Kältemittel.
Funktionen im Überblick
- Umweltverträgliche, wirtschaftliche Kühllösung
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Genaue Temperaturregelung
- Robuste Edelstahlkonstruktion
- Dauerbetriebssicher mit Warnfunktionen
- Leichtes Befüllen und Entleeren
- Beleuchtete Füllstandsanzeige
- Hoher Wirkungsgrad
- Einfache Bedienung mit Menüführung
- USB und RS232 Schnittstelle
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 1,6 - 2,1 kW | ||||
| Kälteleistung |
|
||||
| Kältemaschine | wassergekühlt, natürliches Kältemittel | ||||
| Kältemittel 1. Stufe | R-290 (A3, H220) | ||||
| Kältemittelmenge 1. Stufe | 0,08 kg |
| Förderleistung Druckpumpe max. | 24 l/min; 0,7 bar |
| Förderleistung Saugpumpe max. | 18 l/min; 0,4 bar |
| Pumpenanschluss | M16x1 AG male |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druck- und Saugpumpe, Drehzahl regelbar |
| Pumpentyp | Druck- und Saugpumpe |
| Fühleranschluss extern | Pt100 |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Füllvolumen min. | 2,8 l |
| Expansionsvolumen | 2,2 l |
| Kühlwasseranschluss | G1/2 AG |
| Kühlwasserdifferenzdruck min. | 3 bar |
| Kühlwasserdruck max. | 6 bar |
| Netzanschluss | 208-240V 1~/2~ 50/60Hz |
| Stromaufnahme max. | 12 A |
| Absicherung | 16 A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Kugelhahn M16x1
Entleerungsventil, universal
Verlängerungskabel für Temperaturfühler
Verlängerungsleitung für Pilot ONE
Mini-USB Kabel für Pilot ONE
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Schlauch, drucklos, FKM NW12
Schlauch, drucklos, PVC-60-NW12
Schlauch, drucklos, PVC-60-NW8
Schlauch, drucklos, NBR NW12
Schlauch, drucklos, NBR NW8
Schlauch, drucklos, S-180-NW12
Schlauch, drucklos, S-180-NW8
Schlauch, drucklos, FKM NW8
Isolierschlauch H-15/E
Isolierschlauch D-12/E Endlosschlauch
Entleerungsschlauch, drucklos, T-180-NW8
Entleerungsschlauch, drucklos, T-180-NW12
Temperierschlauch MT-200-1-M16x1
Temperierschlauch MT-200-1,5-M16x1
Temperierschlauch MT-200-2-M16x1
Temperierschlauch MT-200-3-M16x1
Temperierschlauch MT-350-3-M16x1
Temperierschlauch MT-350-1-M16x1
Temperierschlauch MT-350-1,5-M16x1
Temperierschlauch MT-350-2-M16x1
Isolierschlauch Dicke 22mm M-42
Isolierschlauch D-15/E Endlosschlauch
Kühlwasserschlauch PZ-90-1-1/2"
Kühlwasserschlauch PZ-90-1,5-1/2"
Kühlwasserschlauch PZ-90-2-1/2"
Thermofluid M10.120.08
Thermofluid M10.120.08
Thermofluid P20.225/275.50
Thermofluid P20.225/275.50
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Schlaucholive NW 8
Schlaucholive NW 12
Überwurfmutter M16x1
Blindstopfen zu M16x1 Überwurfmutter
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade "Exclusive"
E-grade "Professional"
E-grade OPC-UA
