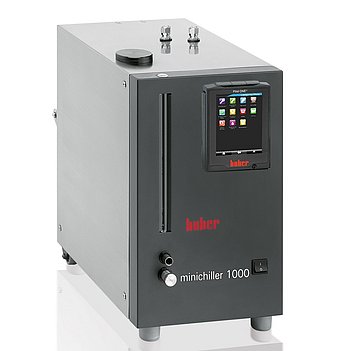

Minichiller 1000w-H
Raffreddatore a circolazione compatto
Caratteristiche delle prestazioni
I compatti Minichiller sono un'apprezzata soluzione di raffreddamento economica ed ecocompatibile per numerose applicazioni da laboratorio. Un calcolo per i costi dell'acqua e delle acque di scarico rivela che un Minichiller può risparmiare fino a 48.000 litri d'acqua in una settimana lavorativa. Grazie al ridotto prezzo d'acquisto, l'investimento si ammortizza in breve tempo. Gli apparecchi necessitano di una superficie d'appoggio di soli 225 x 360 mm sul banco del laboratorio e sono pertanto particolarmente adatti per il raffreddamento di blocchi di reattori, barriere a vapore, pompe del vuoto, evaporatori a rotazione o scambiatori di calore. Gli apparecchi consentono condizioni di applicazione stabili grazie a valori costanti di temperatura, pressione e flusso, così come un funzionamento continuo con temperature ambiente fino a +40 °C. Nonostante il basso costo d'acquisto, i raffreddatori sono perfettamente equipaggiati e dispongono di un ampio display della temperatura, di un display del livello di riempimento e di LED di stato per pompa, raffreddamento e riscaldamento. Su richiesta è disponibile un riscaldamento da 1 kW che amplia il range di temperatura a +100 °C. I Minichiller sono disponibili nella versione raffreddata ad aria e ad acqua; tutti i modelli funzionano con refrigeranti naturali.
Le funzioni in sintesi
- Soluzione per il raffreddamento ecologic ed economico
- Touchscreen a colori da 5,7'' con confortevole guida del menu
- Regolazione precisa della temperatura
- Controllo facile con guida tramite menù
- Robusta struttura in acciaio inossidabile
- Affidabilità di servizio continuativo con allarmi
- Facili operazioni di carica e scarica
- Alto rendimento
- Display OLED grande e chiaro
- Interfacce USB e RS232
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 1,6 - 2,1 | ||||
| Potenza di raffreddamento |
|
||||
| Macchina frigorifera | raffreddato ad acqua, refrigerante naturale | ||||
| Refrigerante 1° stadio | R-290 (A3, H220) | ||||
| Quantità di refrigerante 1° stadio | 0,07 |
| Pressione max. | 24 l/min; 0,7 bar |
| Potenza di aspirazione max. | 18 ; 0,4 bar |
| Collegamento alla pompa | M16x1 AG male |
| Velocità della pompa regolabile | Si |
| Tipo di pompa | Pompa aspirante e premente |
| Caratteristiche della pompa | Pompa a pressione e aspirazione, velocità regolabile |
| Raccordo sensore esterno | Pt100 |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Volume min. di riempimento | 2,8 |
| Volume di espansione | 2,2 |
| Collegamento all'acqua di raffreddamento | G1/2 male |
| Pressione differenziale dell'acqua di raffreddamento min. | 3 bar |
| Pressione dell'acqua di raffreddamento max. | 6 bar |
| Allacciamento alla rete | 208-240V 1~/2~ 50/60Hz |
| Corrente max. assorbita | 12 |
| Protezione | 16 A |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
Accessori
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Mini-USB cable for Pilot ONE
Extension cable for temperature sensor
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid M10.120.08
Heat transfer fluid M10.120.08
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Securing nut M16x1
Blank plug for M16x1
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
