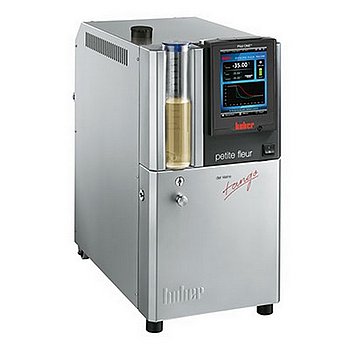

Petite Fleur w
Dynamisches Temperiersystem / Prozessthermostat
Leistungsmerkmale
Die Petite Fleur-Modelle sind die kleinsten dynamischen Temperiersysteme der Unistat®-Reihe. Wie alle Unistate® verfügen auch die Petite Fleur®-Modelle über einzigartige thermodynamische Eigenschaften für höchste Temperiergeschwindigkeit und Genauigkeit. Alle Modelle sind äußerst platzsparend, einfach in der Handhabung und vielfältig einsetzbar. Bei voller Pumpenleistung stehen 480 W Kälteleistung zur Verfügung (gemäß DIN 12876). Wird die Pumpendrehzahl reduziert, kommen weitere 50 W Kälteleistung hinzu. Die Umwälzpumpe sorgt mit hohen Förderleistungen für eine optimale Wärmeübertragung zur Applikation. Glasreaktoren werden dabei mit einem sanften Anlauf vor Beschädigungen geschützt und Viskositätsänderungen im Flüssigkeitskreislauf ausgeglichen. Zur weiteren Ausstattung gehört der als Fernbedienung abnehmbare Pilot ONE-Regler „Professional“ mit TFT-Farbdisplay, Programmgeber, Kalender-/Uhrfunktionen, Usermenüs, Grafikdarstellung, Rampenfunktion, Kalibrierung und vielen weiteren Funktionen. Alle Modelle sind bereits serienmäßig mit umweltverträglichen natürlichen Kältemitteln ausgerüstet.
Funktionen im Überblick
- Hochgenaue und reproduzierbare Temperierergebnisse
- Kurze Aufheiz- und Abkühlzeiten
- Große Temperaturbereiche ohne Flüssigkeitswechsel
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Hochgenaue Temperaturregelung
- Effiziente Umwälzpumpe, regelbar
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Hocheffiziente Arbeitsweise spart Arbeitszeit und Betriebskosten
- Bewährte Funktionalität für Prozessindustrie & Verfahrenstechnik
- Serienmäßig mit E-grade "Professional"
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 1,6 - 2 kW | ||||||||||||||||||||
| Kälteleistung |
|
||||||||||||||||||||
| Kältemaschine | wassergekühlt, natürliches Kältemittel | ||||||||||||||||||||
| Kältemittel 1. Stufe | R-290 (A3, H220) | ||||||||||||||||||||
| Kältemittelmenge 1. Stufe | 0,06 kg |
| Förderleistung Druckpumpe max. | 25 l/min; 0,9 bar |
| Pumpenanschluss | M16x1 AG male |
| max. zulässige Viskosität | 50 mm²/s |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druckpumpe, Drehzahl regelbar |
| Fühleranschluss extern | Pt100 |
| Steuereingang | ECS ONE |
| Steuerausgang (potentialfreier Kontakt) | POKO ONE |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Schalldruckpegel | 54 dB(A) |
| Füllvolumen min. | 1,5 l |
| Expansionsvolumen | 2 l |
| Kühlwasseranschluss | G1/2 AG |
| Kühlwasserverbrauch bei Wasser 15°C, Vorlauf -20°C | 26 l/h |
| Kühlwasserverbrauch bei Wasser 15°C, Vorlauf 0°C | 34 l/h |
| Kühlwasserdifferenzdruck min. | 2 bar |
| Kühlwasserdruck max. | 6 bar |
| Netzanschluss | 220-240V 1~/2~ 50/60Hz |
| Stromaufnahme max. | 11,5 A |
| Absicherung | 16 A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
externes Kalibrierbad Unical 700
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, M16x1, für Vor- oder Rücklauf
Temperaturfühler PT100, M16x1, für Vor- oder Rücklauf, doppelt
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Kugelhahn M16x1
Steuerleitung Unipump/ Unistat (3m)
Verlängerungskabel für Temperaturfühler
Verlängerungsleitung für Pilot ONE
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Temperierschlauch MT-200-1-M16x1
Temperierschlauch MT-200-1,5-M16x1
Temperierschlauch MT-200-2-M16x1
Temperierschlauch MT-200-3-M16x1
Temperierschlauch MT-350-3-M16x1
Temperierschlauch MT-350-1-M16x1
Temperierschlauch MT-350-1,5-M16x1
Temperierschlauch MT-350-2-M16x1
Kühlwasserschlauch PZ-90-1-1/2"
Kühlwasserschlauch PZ-90-1,5-1/2"
Kühlwasserschlauch PZ-90-2-1/2"
Baddeckel PTFE Unical 700,CAL 1-4, Unical 1
Baddeckel PE Unical 700, CAL 1-4, Unical 1
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Thermofluid DW-Therm M90.200.02
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Überwurfmutter M16x1
Schwimmerschalter im Schauglas Unistat
Blindstopfen zu M16x1 Überwurfmutter
Schlauchverschraubung 1/2"IG - 3/8" Gewinde
Externer Drucksensor M16x1
Bypass M16x1 für Unistate, Tischgeräte
Manuell einstellbarer Bypass M16x1 mit Manometer-Anschluss
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade Explore
E-grade OPC-UA
