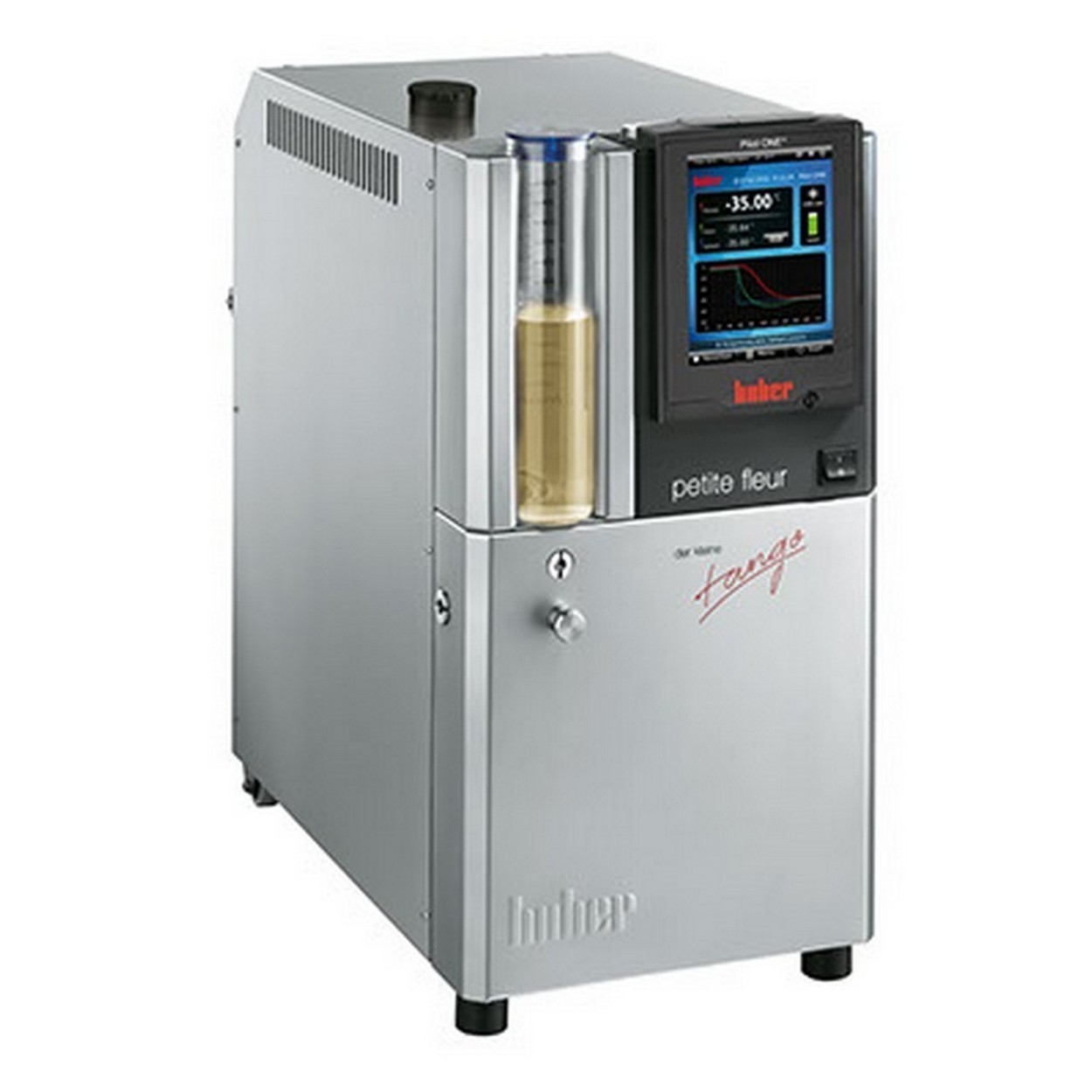

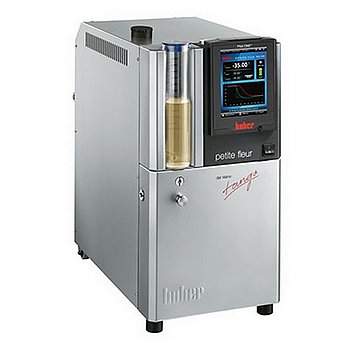

Petite Fleur w
Sistema di termoregolazione dinamico / Termostato a circolazione
Caratteristiche delle prestazioni
I modelli Petite Fleur sono i più piccoli sistemi di termoregolazione dinamici della Serie Unistat®. Come tutti gli Unistat®, anche i modelli Petite Fleur® possiedono caratteristiche termodinamiche uniche per la massima velocità di termoregolazione e la massima precisione. Tutti i modelli sono a ridotto ingombro, facili da maneggiare e utilizzabili in diversi modi. Con la piena potenza della pompa è disponibile una potenza di raffreddamento di 480 W (secondo DIN 12876). Se il numero di giri della pompa viene ridotto, la potenza di raffreddamento aumenta di altri 50 W. La pompa di circolazione garantisce un trasferimento ottimale del calore all'applicazione con portate elevate. I reattori in vetro sono protetti da eventuali danni grazie ad un avviamento graduale e le variazioni della viscosità nel circuito del liquido vengono compensate. La dotazione comprende anche il controllore Pilot ONE "Professional" rimovibile come telecomando con display TFT a colori, dispositivo di programmazione, funzioni calendario/ora, menu utente, rappresentazione grafica, funzione di rampa, calibratura e molte altre funzioni. Tutti i modelli sono dotati di serie di refrigeranti naturali ecocompatibili.
Le funzioni in sintesi
- Risultati di termoregolazione altamente precisi e riproducibili
- Tempi di riscaldamento e raffreddamento estremamente brevi
- Ampi range di temperatura senza cambio del fluido
- Display a colori 5.7" con funzione grafica
- Regolazione della temperatura precisa
- Potente pompa di circolazione regolabile
- La modalità operativa altamente efficiente risparmia tempo di lavoro e costi d'esercizio
- Funzionalità collaudata per l'industria e la tecnica di processo
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 1,6 - 2 | ||||||||||||||||||
| Potenza di raffreddamento |
|
||||||||||||||||||
| Macchina frigorifera | raffreddato ad acqua, refrigerante naturale | ||||||||||||||||||
| Refrigerante 1° stadio | R-290 (A3, H220) | ||||||||||||||||||
| Quantità di refrigerante 1° stadio | 0,06 |
| Pressione max. | 25 l/min; 0,9 bar |
| Collegamento alla pompa | M16x1 AG male |
| Max. viscosità ammessa | 50 mm²/s |
| Velocità della pompa regolabile | Si |
| Caratteristiche della pompa | Pompa a pressione, velocità regolabile |
| Raccordo sensore esterno | Pt100 |
| Ingresso di controllo | ECS ONE |
| Uscita di controllo (contatto a potenziale zero) | POKO ONE |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Livello di rumore | 54 |
| Volume min. di riempimento | 1,5 |
| Volume di espansione | 2 |
| Collegamento all'acqua di raffreddamento | G1/2 male |
| Consumo di acqua di raffreddamento con acqua a 15°C, flusso a -20°C | 26 |
| Consumo di acqua di raffreddamento con acqua a 15°C, flusso a 0°C | 34 l/h |
| Pressione differenziale dell'acqua di raffreddamento min. | 2 bar |
| Pressione dell'acqua di raffreddamento max. | 6 bar |
| Allacciamento alla rete | 220-240V 1~/2~ 50/60Hz |
| Corrente max. assorbita | 11,5 |
| Protezione | 16 A |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
Accessori
External calibration bath Unical 700
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Temperature sensor PT100, M16x1, for fluid outlet or return
Temperature sensor PT100, M16x1, for fluid outlet or return, double
Ball valve M16x1
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Bath cover PTFE Unical 700, CAL 1-4, Unical 1
Bath cover PE Unical 700, CAL 1-4, Unical 1
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm M90.200.02
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Securing nut M16x1
Float switch in sight glass Unistat
Blank plug for M16x1
Hose connection 1/2" female to 3/8"
Bypass M16x1 for Unistat, bench top
External pressure sensor M16x1
Manually adjustable bypass M16x1 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
