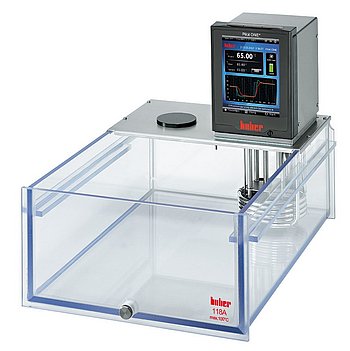

CC-118A
Badthermostat mit Polycarbonatbad
Leistungsmerkmale
Wärme-Badthermostate mit Bädern aus Polycarbonat oder Edelstahl sind einfach zu bedienen und eignen sich für viele Anwendungen wie z.B. Probentemperierung, Analytik, Materialprüfung oder Lebensmittelkontrolle. Die Geräte überzeugen mit einer hohen Temperaturkonstanz und sind ausgestattet mit einem Übertemperatur- und Unterniveauschutz der Klasse III/FL (DIN 12876) für den Einsatz mit brennbaren Flüssigkeiten. Eine leistungsstarke Druck-Saug-Pumpe sorgt für optimale Umwälzung und Temperaturhomogenität im Thermostatenbad und ermöglicht mittels Pumpenadapter (Zubehör) auch die Temperierung von extern angeschlossenen Applikationen. Abgerundet wird das Angebot mit Zubehör wie z.B. Testglaseinsätze, variable Stellböden, Baddeckel, Fühler sowie Schläuche, Temperierflüssigkeiten und diverse Adapter.
Funktionen im Überblick
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Hochgenaue, zuverlässige Temperaturregelung
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Pt100 Externfühler-Anschluss
- Übertemperatur- und Unterniveauschutz
- Sicherheitsklasse III/FL (DIN 12876)
- Leistungsstarke Druck-/Saugpumpe
- Kalenderstart, Uhr, Datum, Programmgeber
- 2-Punkt-Kalibrierung für Regelfühler
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 1,5 - 2,1 kW |
| Förderleistung Druckpumpe max. | 27 l/min; 0,7 bar |
| Förderleistung Saugpumpe max. | 22 l/min; 0,4 bar |
| Pumpenanschluss | M16x1 AG male (Option, #19606) |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druck- und Saugpumpe, Drehzahl regelbar |
| Fühleranschluss extern | Pt100 |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Badöffnung BxT/BT | 275 x 321 / 150 |
| Badvolumen | 18 l |
| Füllvolumen min. | 12,5 l |
| Netzanschluss | 200-240V 1~/2~ 50/60Hz |
| Stromaufnahme max. | 10 A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Entleerungsventil
Kugelhahn M16x1
Kühlschlange kpl.
Steuerleitung RS232 (9 <> 9 pol.), 3m
Steuerleitung CP RS485/offen
Verlängerungskabel für Temperaturfühler
Verlängerungsleitung für Pilot ONE
Steuerleitung (3m) AIF/offen
Stellboden für 118A, 220B, 225B, K20, K25
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Schlauch, drucklos, FKM NW12
Schlauch, drucklos, PVC-60-NW12
Schlauch, drucklos, PVC-60-NW8
Schlauch, drucklos, NBR NW12
Schlauch, drucklos, NBR NW8
Schlauch, drucklos, S-180-NW12
Schlauch, drucklos, S-180-NW8
Schlauch, drucklos, FKM NW8
Isolierschlauch H-15/E
Isolierschlauch D-12/E Endlosschlauch
Entleerungsschlauch, drucklos, T-180-NW8
Entleerungsschlauch, drucklos, T-180-NW12
Temperierschlauch MT-200-1-M16x1
Temperierschlauch MT-200-1,5-M16x1
Temperierschlauch MT-200-2-M16x1
Temperierschlauch MT-200-3-M16x1
Temperierschlauch MT-350-3-M16x1
Temperierschlauch MT-350-1-M16x1
Temperierschlauch MT-350-1,5-M16x1
Temperierschlauch MT-350-2-M16x1
Isolierschlauch Dicke 22mm M-42
Isolierschlauch D-15/E Endlosschlauch
Baddeckel hinten 118A, 220B, 225B, K20, K25
Baddeckel vorn 118A
Baddeckel einteilig 118A
Badbrücke 112A, 118A
Thermofluid P20.225/275.50
Thermofluid P20.225/275.50
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Schlaucholive NW 8
Schlaucholive NW 12
Strahlrohr (zur Strahlumleitung im Bad) für Badthermostate mit KISS E, CC-E
Überwurfmutter M16x1
Blindstopfen zu M16x1 Überwurfmutter
Mikroverschraubung NW 3,2 / M16x1
Pumpenadapter kpl.
Testglaseinsatz Typ 1 aus Edelstahl
Testglaseinsatz Typ 2 aus Edelstahl
Testglaseinsatz Typ 3 aus Edelstahl
Testglaseinsatz Typ 4 aus Edelstahl
Kühlwasserregelventil für Pilot ONE
Algenschutz 0,1 ltr
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
Com.G@te extern
POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade "Exclusive"
E-grade "Professional"
E-grade OPC-UA
Angebotsanfrage & Garantie
Sie haben Interesse an diesem Produkt oder möchten die kostenlose Garantieerweiterung nutzen? Nehmen Sie gerne Kontakt mit uns auf.
