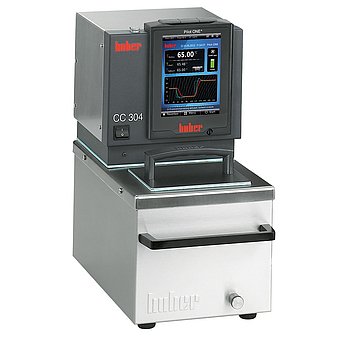

CC-304B
Wärme-Badumwälzthermostat
Leistungsmerkmale
Wärme-Badumwälzthermostate mit Edelstahlbädern ermöglichen die Realisierung von internen und externen Temperieraufgaben. Objekte können direkt im Thermostatenbad temperiert werden. Zusätzlich ist das Temperieren von extern angeschlossenen Anwendungen möglich. Die Geräte eignen sich für eine Vielzahl typischer Temperieraufgaben, wie z.B. Probentemperierung, Materialprüfung, Qualitätskontrolle, usw. Die Geräte sind mit Übertemperatur- und Unterniveauschutz gemäß Schutzklasse 3/FL nach DIN 12876 ausgestattet. Eine leistungsstarke Druck-Saug-Pumpe sorgt für optimale Umwälzung und Temperaturhomogenität im Thermostatenbad und ermöglicht auch die Temperierung von extern angeschlossenen Applikationen.
Funktionen im Überblick
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Hochgenaue, zuverlässige Temperaturregelung
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Pt100 Externfühler-Anschluss
- Übertemperatur- und Unterniveauschutz
- Sicherheitsklasse III/FL (DIN 12876)
- Leistungsstarke Druck-/Saugpumpe
- Kalenderstart, Uhr, Datum, Programmgeber
- 2-Punkt-Kalibrierung für Regelfühler
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 2,2 - 3 kW |
| Förderleistung Druckpumpe max. | 25 l/min; 0,7 bar |
| Förderleistung Saugpumpe max. | 18,5 l/min; 0,4 bar |
| Pumpenanschluss | M16x1 AG male |
| max. zulässige Viskosität | 50 mm²/s |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druck- und Saugpumpe, Drehzahl regelbar |
| Fühleranschluss extern | Pt100 |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Badöffnung BxT/BT | 130 x 100 / 155 |
| Badvolumen | 5 l |
| Füllvolumen min. | 3,2 l |
| Netzanschluss | 200-240V 1~/2~ 50/60Hz |
| Stromaufnahme max. | 14 A |
| Absicherung | 16 A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Kugelhahn M16x1
Entleerungsventil, universal
Steuerleitung RS232 (9 <> 9 pol.), 3m
Steuerleitung CP RS485/offen
Verlängerungskabel für Temperaturfühler
Verlängerungsleitung für Pilot ONE
Steuerleitung (3m) AIF/offen
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Schlauch, drucklos, FKM NW12
Schlauch, drucklos, PVC-60-NW12
Schlauch, drucklos, PVC-60-NW8
Schlauch, drucklos, NBR NW12
Schlauch, drucklos, NBR NW8
Schlauch, drucklos, S-180-NW12
Schlauch, drucklos, S-180-NW8
Schlauch, drucklos, FKM NW8
Isolierschlauch H-15/E
Isolierschlauch D-12/E Endlosschlauch
Entleerungsschlauch, drucklos, T-180-NW8
Entleerungsschlauch, drucklos, T-180-NW12
Temperierschlauch MT-200-1-M16x1
Temperierschlauch MT-200-1,5-M16x1
Temperierschlauch MT-200-2-M16x1
Temperierschlauch MT-200-3-M16x1
Temperierschlauch MT-350-3-M16x1
Temperierschlauch MT-350-1-M16x1
Temperierschlauch MT-350-1,5-M16x1
Temperierschlauch MT-350-2-M16x1
Isolierschlauch Dicke 22mm M-42
Isolierschlauch D-15/E Endlosschlauch
Thermofluid M10.120.08
Thermofluid M10.120.08
Thermofluid P20.225/275.50
Thermofluid P20.225/275.50
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Schlaucholive NW 8
Schlaucholive NW 12
Strahlrohr (zur Strahlumleitung im Bad) für Badthermostate mit KISS E, CC-E
Überwurfmutter M16x1
Blindstopfen zu M16x1 Überwurfmutter
Mikroverschraubung NW 3,2 / M16x1
DS Niveau-Konstanthalter
Algenschutz 0,1 ltr
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade "Exclusive"
E-grade "Professional"
E-grade OPC-UA
