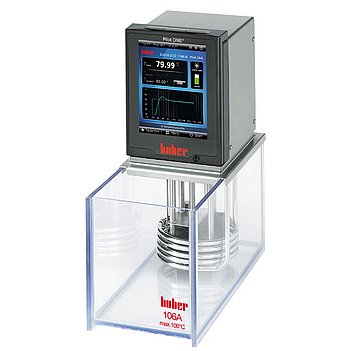

CC-106A
Termostato con bagno in policarbonato
Caratteristiche delle prestazioni
I termostati riscaldanti con bagno in policarbonato o acciaio inossidabile sono facili da utilizzare e sono adatti per numerose applicazioni come la termostatazione di campioni, analisi, test sui materiali o controlli sui generi alimentari. Gli apparecchi presentano un'elevata stabilità di temperatura e sono dotati di una protezione dalle sovratemperature e da un basso livello di liquido di classe III/FL (DIN 12876) per l'impiego con liquidi infiammabili. Una potente pompa aspirante-premente garantisce una circolazione e un'omogeneità di temperatura ottimali nel bagno del termostato e consente anche la termoregolazione delle applicazioni esterne collegate tramite l'apposito adattatore (accessorio). La gamma è completata da accessori come cestelli tubolari per test, basi variabili, coperchi per bagni, sensori, tubi flessibili, termofluidi e diversi adattatori.
Le funzioni in sintesi
- Controllore Pilot ONE con tecnologia Plug & Play
- Regolazione della temperatura precisa
- Display a colori 5.7" con funzione grafica
- Comoda guida utente in 6 lingue
- Protezione dalle sovratemperature e da un basso livello di liquido
- Classe di sicurezza III/FL (DIN 12876)
- Potente pompa aspirante-premente
- Avvio calendario, ora, data, dispositivo di programmazione
- Calibrazione a 2 punti per sensore di controllo
- Interfaccia RS232 e raccordo Pt100
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 1,5 - 2,1 |
| Pressione max. | 27 l/min; 0,7 bar |
| Potenza di aspirazione max. | 22 ; 0,4 bar |
| Collegamento alla pompa | M16x1 AG male (Option, #19606) |
| Velocità della pompa regolabile | Si |
| Caratteristiche della pompa | Pompa a pressione e aspirazione, velocità regolabile |
| Raccordo sensore esterno | Pt100 |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Apertura bagno WxD/profondità | 130 x 110 / 150 |
| Volume bagno | 4,4 |
| Volume min. di riempimento | 2,5 |
| Allacciamento alla rete | 200-240V 1~/2~ 50/60Hz |
| Corrente max. assorbita | 10 |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
Accessori
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve M16x1
Cooling coil cpl.
Control panel extension cable for Pilot ONE
Control cable RS232 (9 <> 9 pin), 3m
Control cable (3m): CP RS485 / open
Extension cable for temperature sensor
Control cable (3m): AIF / open
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Bath cover one piece 106A
Bath bridge 106A, 108A, 110A
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Pump discharge pipe (for diverting flow in bath) for bath thermostats with KISS E, CC-E
Securing nut M16x1
Blank plug for M16x1
Micro hose connector NW 3.2 / M16x1
Pump adaptor cpl.
Test tube rack type A made of polycarbonate
Test tube rack type B made of polycarbonate
Test tube rack type C made of polycarbonate
Test tube rack type D made of polycarbonate
Test tube rack type E made of polycarbonate
Test tube rack type F made of polycarbonate
Cooling Water Control Valve for Pilot One
Algae protection 0,1 ltr
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te external
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
