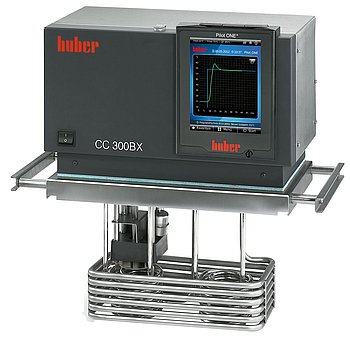

CC-300BX
Termostato su ponte
Caratteristiche delle prestazioni
I termostati su ponte sono adatti per la termoregolazione di qualunque tipo di bagno. Mediante la pompa aspirante-premente a velocità variabile con tecnologia VPC è possibile regolare la temperatura anche di sistemi esterni. I modelli con potenza di riscaldamento più elevata sono adatti per la termoregolazione di bagni con volumi più grandi. Il braccio telescopico può essere estratto fino a una lunghezza di massimo 884 millimetri.
Le funzioni in sintesi
- Controllore Pilot ONE con tecnologia Plug & Play
- Regolazione della temperatura altamente precisa e affidabile
- Display a colori 5.7" con funzione grafica
- Comoda guida utente in 6 lingue
- Protezione dalle sovratemperature e da un basso livello di liquido
- Classe di sicurezza III/FL (DIN 12876)
- Potente pompa aspirante-premente
- Avvio calendario, ora, data, dispositivo di programmazione
- Calibrazione a 2 punti per sensore di controllo
- Interfaccia RS232 e raccordo Pt100
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 3 - 3,5 |
| Pressione max. | 25 l/min; 0,7 bar |
| Potenza di aspirazione max. | 18,5 ; 0,4 bar |
| Collegamento alla pompa | M16x1 AG male |
| Max. viscosità ammessa | 50 mm²/s |
| Velocità della pompa regolabile | Si |
| Caratteristiche della pompa | Pompa a pressione e aspirazione, velocità regolabile |
| Raccordo sensore esterno | Pt100 |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Allacciamento alla rete | 200-240V 1~/2~ 50/60Hz |
| Corrente max. assorbita | 16 |
| Protezione | 20 A |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
