HB45

Thermostat chauffant à circulation

Modèle: HB45 Groupe d'appareils: 3 Réf.: 2030.0001.01 e-Class: 32-09-90-90

Fonctions Données techniques Downloads Accessoires Garantie

Caractéristiques de performance

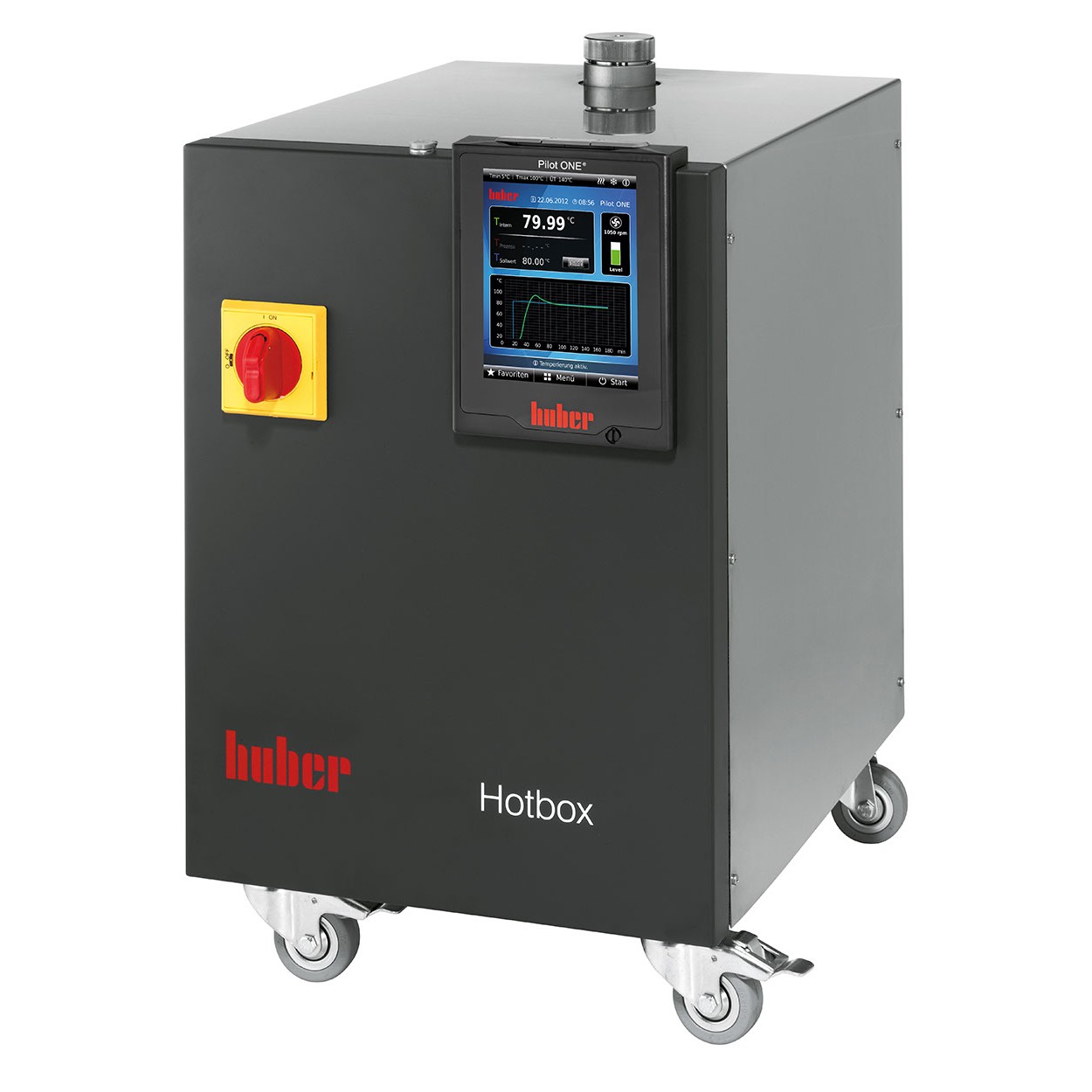

La „Hotbox“ est un thermostat chauffant à circulation équipé d’un Pilot ONE pour la régulation de température sur des application externes ouvertes. Il est équipé d’une pompe en acier inoxydable et d’une protection de surchauffe ajustable conformément à la norme DIN 12876. De conception compacte il est idéal pour l‘intégration dans une installation.

Aperçu des fonctions

Rendement élevé

Régulation de température précise et fiable

Pompe à circulation performante

Gestion de l'énergie intelligente

Fonctionnement en continu sûr avec fonctions d'alerte

Régulateur Pilot ONE avec 5.7" couleur TFT display

Indicateur de niveau à l'écran

Interface RS232 et raccordement Pt100

Construction compacte, adaptée pour le montage dans des installations

Impressions sur le produit

Régulateur

Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.

Température de travail	45...250
Constance de la température	±0,1
Résolution de l'affichage	0,01 K
Régulateur	Pilot ONE
Classe de sécurité	II / FL
Type de protection	IP20
Dimensions (L x P x H)	185 x 440 x 405 mm
Poids net	21 kg

Puissance de chauffe

4,5

Puissance de refoulement max.	55 l/min; 0,9
Raccordement de pompe	M24x1,5 AG male
Vitesse de la pompe réglable	oui
Caractéristiques de la pompe	Pompe à pression, vitesse réglable

Raccord de sonde externe	Pt100
Interface numérique	Ethernet, USB (Host u. Device), RS232

Température ambiante autorisée	5...40 °C
Volume de remplissage min.	3,5
Raccordement au réseau	400V 3~N 50/60Hz
Courant absorbé max.	13
Protection	3x16A

Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.

Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.

En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%

Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.

Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.
