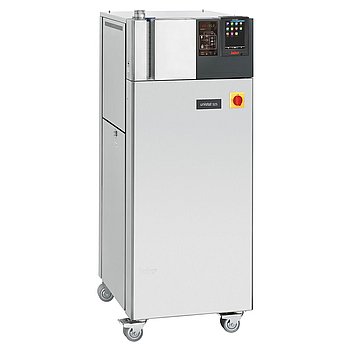

Unistat 525w
Système de thermostatisation dynamique /Thermostat à circulation
Caractéristiques de performance
La série Unistat® convainc par ses propriétés thermodynamiques exceptionnelles et une étendue de fonctions pour des exigences maximales. Les Unistats® garantissent toujours une thermostatisation ultra-réactive, précise et reproductible et des temps de chauffe et de refroidissement très courts. Il est possible de travailler sur une gamme de température étendue sans changement fastidieux de thermofluide.Tous les Unistats® disposent du régulateur Pilot Unistat avec large écran couleur tactile 5.7“ et menu convivial. Les paramètres importants sont visibles au premier coup d'œil et les courbes de température sont représentées graphiquement en temps réel.
Les Unistats® sont équipés de pompes très performantes assurant un transfert thermique optimal avec l'application. Les modèles de paillasse disposent d'une pompe à vitesse variable qui permet grace au VPC de réguler la pression dans le circuit externe par rapport à une pression maximale sellectionnable par l'utilisateur. Les réacteurs en verre sont ainsi protégés contre la casse. Pour les Unistats plus puissants, cette fonction est assurée par un VPC-bypass proposé en option. Les Unistats® sont des appareils extrêmement compact. Un autre point fort de cette technologie par rapport aux bains ouverts est la durée de vie plus longue du thermofluide. En effet, le circuit hydrauliquement clos empêche l'oxydation et la contamination par l'humidité de l'air du thermofluide. Les Unistats® disposent de vastes équipements de sécurité et sont donc parfaitement adaptés pour une utilisation en continu. Les paramètres critiques sont surveillés en permanence et, si nécessaire, le système est mis hors service ou active des circuits d'urgence.
Aperçu des fonctions
- Résultats de thermostatisation ultra-précis et reproductibles
- Temps de chauffe et de refroidissement très courts
- Grandes plages de température sans changement de liquide
- Ecran couleur tactile 5.7" avec guidage par menu confortable
- Régulation adaptive de la température, à auto-optimisation
- Pompe à circulation performante, réglable
- 2 x USB (Host/Device), Ethernet, RS232 interface
- La façon de travailler ultra-efficace permet de gagner du temps et des frais d'exploitation
- Une fonctionnalité qui a fait ses preuves pour les procédés industriels & la technique de procédés
Impressions sur le produit
Régulateur
Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.
En savoir plus
| Puissance de chauffe | 6 | ||||||||||||||||||
| Puissance de refroidissement |
|
||||||||||||||||||
| Machine de refroidissement | refroidi à l'eau, sans CFC ni H-CFC | ||||||||||||||||||
| Agent frigorifique Niveau 1 | R-452A (A1, H280) | ||||||||||||||||||
| Quantité de frigorigène Niveau 1 | 1,44 kg |
| Puissance de refoulement max. | 79 l/min; 1,5 |
| Raccordement de pompe | M30x1,5 AG male |
| Viscosité max. autorisée | 50 mm²/s |
| Vitesse de la pompe réglable | oui |
| Type de pompe | à accouplement magnétique, en acier inoxydable |
| Caractéristiques de la pompe | Pompe à pression, vitesse réglable, à entraînement magnétique |
| Raccord de sonde externe | Pt100 |
| Entrée de commande | ECS ONE |
| Sortie de commande (contact libre de potentiel) | POKO ONE |
| Interface numérique | Ethernet, USB (Host u. Device), RS232 |
| Température ambiante autorisée | 5...40 °C |
| Niveau sonore | 61 |
| Volume de remplissage min. | 5,1 |
| Niveau de remplissage du vase d'expansion | 18 |
| Raccordement pour l'eau de refroidissement | filetage G1/2 mâle |
| Consommation d'eau de refroidissement pour eau 15°C, départ 0°C | 430 l/h |
| Pression différentielle de l'eau de refroidissement min. | 1 bar |
| Pression de l'eau de refroidissement max. | 6 bar |
| Raccordement au réseau | 400V 3~ 50Hz |
| Courant absorbé max. | 13,5 |
| Protection | 3x16A |
Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.
Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.
En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%
Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.
Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.
Accessoires
External calibration bath Unical 700
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Temperature sensor PT100, M30x1.5, for fluid outlet or return
Temperature sensor PT100, M30x1.5, for fluid outlet or return, double
Ball valve, M30x1,5
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-350-1,5-M30x1,5
Hose MT-350-1-M30x1,5
Hose MT-350-2-M30x1,5
Hose MT-350-3-M30x1,5
Hose MT-350-0,5-M30x1,5
Hose K-260-1-M30x1,5
Hose K-260-1,5-M30x1,5
Hose K-260-2-M30x1,5
Hose K-260-3-M30x1,5
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Bath cover PTFE Unical 700, CAL 1-4, Unical 1
Bath cover PE Unical 700, CAL 1-4, Unical 1
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm M90.200.02
Connection for pressure relief device
Adapter M30x1,5 f - G1/2 m
Adapter M30x1,5 f - G1/2 f
Adapter M30x1,5 f - G3/8 m
Adapter M30x1,5 f - G3/4 f
Adapter M30x1,5 f - R 1 f
Welding end M30x1,5
Adapter M30x1,5 f - 3/4NPT m
Adapter M30x1,5 f- M38x1,5 m
Adapter M24x1,5 m - M30x1,5 f
90° Adaptor M30x1,5 f - M30x1,5 m
90° Adaptor M30x1,5 female - R1/2 male
Calibration bend M30x1,5 with sensor pocket
Securing nut M30x1,5
Float switch in sight glass Unistat
Quick-disconnect adaptor M30x1,5
Quick-disconnect coupler M30x1,5
Hose connection 1/2" female to 3/8"
External pressure sensor M30x1,5
VPC Bypass M30x1,5
Manually adjustable bypass M30x1,5 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
