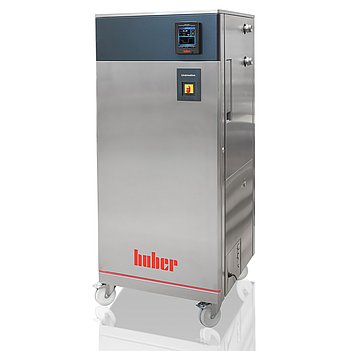

Systèmes de thermorégulation pour les utilisations automobiles | Unimotive

Modèle: Unimotive GL 50w Groupe d'appareils: 5 Réf.: 5032.0001.01 e-Class: 32-09-01-17
Demander maintenant

Caractéristiques de performance

La série de modèles Unimotive est spécialement conçue pour les applications dans l'industrie automobile. Les systèmes de thermorégulation sont conçus pour fonctionner avec un mélange d’eau et d'éthylène glycol avec protection contre la corrosion (par ex. Glysantin®) jusqu'à -45°C. Les domaines d'application typiques sont les simulations de température ainsi que les essais de matériaux et les tests de stress et de charge en fonction de la température pour les pièces automobiles et les composants fonctionnels. Le "Flow Control Cube" disponible en option permet une mesure et une régulation précises du débit. Les appareils de thermorégulation. Unimotive conviennent parfaitement à l'intégration dans les bancs d'essai et y assurent des températures reproductibles, par exemple pour les contrôles de qualité, les tests de batteries, les tests de boîtes de vitesses et de roulements ainsi que pour la thermostatisation de chambres climatiques et de chambres à vide et les tâches de calibrage. Les modèles Unimotive convainquent par leur thermodynamique unique pour des résultats très précis et reproductibles. La technologie Unistat éprouvée permet également aux appareils Unimotive des temps de chauffe et de refroidissement très courts et une précision de régulation maximale. Sur tous les modèles Unimotive, la commande s'effectue via un écran tactile couleur de 5,7" avec un guidage par menu confortable.
Les variantes de modèles "GL" (Green Line) fonctionnent avec le dioxyde de carbone CO2, un réfrigérant naturel, et constituent ainsi une alternative 100 % écologique aux appareils utilisant des réfrigérants synthétiques. Le dioxyde de carbone (également connu sous le nom de R744) est un composant naturel de l'air et a fait ses preuves dans la technique du froid depuis le 19e siècle. Le CO2 n'a pas de potentiel d'appauvrissement de la couche d'ozone (ODP = 0), a un potentiel de réchauffement global négligeable (GWP = 1) et est ininflammable, non toxique et chimiquement inactif.

Aperçu des fonctions

  • Réfrigérant naturel CO2, respectueux de l'environnement et du climat
  • Pas de potentiel d'appauvrissement de la couche d'ozone, potentiel de réchauffement global très faible (GWP = 1)
  • Résultats très précis et reproductibles du contrôle de la température
  • Temps de chauffage et de refroidissement courts
  • Contrôleur Pilot ONE avec écran tactile couleur de 5,7" et navigation dans les menus en 13 langues
  • Contrôle de la température adaptatif, auto-optimisation
  • Pompe de circulation robuste à couplage magnétique
  • 2 interfaces USB (hôte, appareil), Ethernet et RS232
  • Fonctionnement très efficace permettant de réduire les temps de travails et les coûts exploitation
  • Technologie Unistat éprouvée

Impressions sur le produit

Régulateur

Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.

En savoir plus

Température de travail -45...95
Constance de la température ±0,05
Résolution de l'affichage 0,01 K
Message d'alerte optique, acoustique, relais
Régulateur Pilot ONE
Classe de sécurité III / FL
Type de protection IP20
Dimensions (L x P x H) 918 x 963 x 1771 mm

Puissance de chauffe 24
Puissance de refroidissement
20 40
0 35
-20 31
-40 14

°C

kW

Machine de refroidissement réfrigérant naturel, refroidi à l'eau
Agent frigorifique Niveau 1 R-744 (A1, H280)

Puissance de refoulement max. 201 l/min; 5,3
Raccordement de pompe M38x1,5 AG male
Viscosité max. autorisée 200 mm²/s
Vitesse de la pompe réglable non
Type de pompe à accouplement magnétique, en acier inoxydable
Caractéristiques de la pompe Pompe à pression, vitesse non réglable, à entraînement magnétique

Raccord de sonde externe Pt100
Entrée de commande ECS ONE
Sortie de commande (contact libre de potentiel) POKO ONE
Interface numérique Ethernet, USB (Host u. Device), RS232

Température ambiante autorisée 5...40 °C
Volume de remplissage min. 8,9
Niveau de remplissage du vase d'expansion 19,9
Raccordement pour l'eau de refroidissement filetage G3/4 mâle
Pression différentielle de l'eau de refroidissement min. 1 bar
Pression de l'eau de refroidissement max. 6 bar
Raccordement au réseau 400V 3~ 50Hz
Protection 3x63 A

Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.

Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.

En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%

Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.

Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.

Accessoires

Temperature sensor PT100, closed, Ø 8 mm, 400 mm

Temperature sensor PT100, closed, Ø 6 mm, 200 mm

Temperature sensor PT100, closed, Ø 6 mm, 180 mm

Temperature sensor PT100, open, Ø 8 mm, 170 mm

Temperature sensor PT100, M38x1.5, for fluid outlet or return

Ball valve, M38x1,5

Ball valve, M38x1,5

Control panel extension cable for Pilot ONE

Control cable Unipump/ Unistat (3m)

Extension cable for temperature sensor

Mounting bracket for wall mounting of Pilot ONE

Wall bracket Pilot ONE

Table stand Pilot ONE

Hose MT-350-1-M38x1,5

Hose MT-350-1,5-M38x1,5

Hose MT-350-2-M38x1,5

Hose MT-350-3-M38x1,5

Hose K-260-1-M38x1,5

Hose K-260-1,5-M38x1,5

Hose K-260-2-M38x1,5

Hose K-260-3-M38x1,5

Hose for cooling water PZ-90-1-3/4"

Hose for cooling water PZ-90-1,5-3/4"

Hose for cooling water PZ-90-2-3/4"

Heat transfer fluid MEG

Heat transfer fluid MEG

Connection for pressure relief device

Adapter M38x1,5 f - 1NPT m

Adapter M38x1,5 f - M30x1,5 m

Adapter M38x1,5 f - R3/4 m

Welding end M38x1,5

Adapter M30x1,5 f- M38x1,5 m

Calibration bend M38x1,5

2-way Header, M38x1,5

3-way Header, M38x1,5

4-way Header, M38x1,5

2-way Header with ball valves, M38x1,5

3-way Header with ball valves, M38x1,5

4-way Header with ball valves, M38x1,5

Securing nut M38x1,5

Securing nut M30x1,5

Float switch in sight glass Unistat

Hose connections 3/4" female to 1/2"

External pressure sensor M38x1,5

VPC Bypass M38x1,5

Manually adjustable bypass M38x1,5 with connection for manometer

Flow rate measuring device M38x1,5

Factory calibration certificate – temperature stability to DIN 12876

Factory calibration certificate – absolute accuracy

Testing protocol FAT (Final Acceptance Test

POKO/ECS interface for units with Pilot ONE

Profibus Gateway DP-V1 (external, for Pilot ONE)

Touchpen for Pilot ONE

E-grade Explore

E-grade OPC-UA
