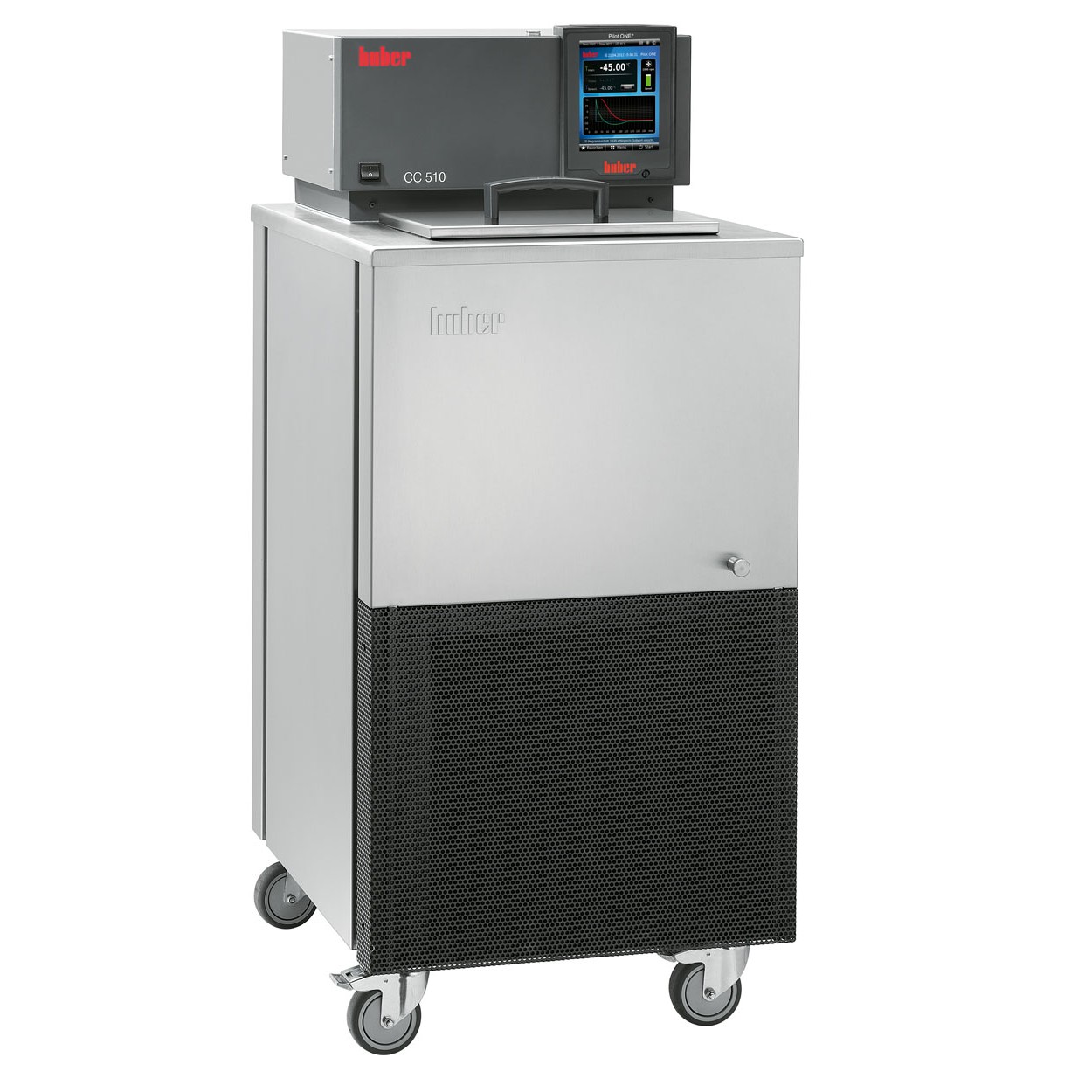

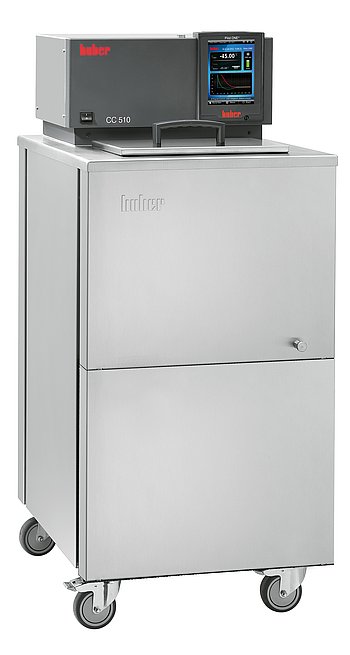

CC-510w
Termostato de baño y de circulación de enfriamiento
Características de rendimiento
Estos termostatos son apropiados para la termorregulación de aplicaciones conectadas externamente y para el control de temperatura de objetos directamente en el baño del termostato. Aplicaciones típicas son los dispositivos consumidores cerrados y externos, como fotómetros, refractómetros, viscosímetros, recipientes de reacción de doble pared, autoclaves. Dependiendo del modelo, los aparatos pueden ser empleados en instalaciones de miniplanta, kilo-laboratorios, para determinación del punto de congelación, para calibrado de baja temperatura, para ensayos de petróleo, para termorregulación de aparatos de medición y de experimentación, así como para ensayos de materiales, controles de calidad y mucho más. El equipo satisface las exigencias elevadas – de ello se encargan las funciones profesionales del controlador Pilot ONE con pantalla a color, programador, conexión del sensor externo Pt100, calibrado, función de calendario/hora, arranque automático, interfaz RS232, así como las amplias funciones de seguridad y de alerta. Una ventaja adicional es la actualización electrónica para la ampliación de funciones mediante un código de activación. Con ello se activan funciones adicionales, como programador, control en cascada TAC, rampas de temperatura, menús de usuario, inicio de calendario, pantalla gráfica y regulación de proceso. La carcasa es de acero inoxidable de gran valor y posee una placa de cubierta atemperada para evitar la formación de condensación y hielo. La cubeta tiene un volumen de 5 litros y puede ser vaciada por el manguito de salida frontal.
Resumen de funciones
- Controlador Pilot ONE con tecnología Plug & Play
- Regulación de temperatura de alta precisión y confiable
- Pantalla a color de 5.7" con función de gráficos
- Fácil guía de menú disponible en 6 idiomas
- Protección contra sobretemperatura y contra bajo nivel
- Clase de seguridad III/FL (DIN 12876)
- Bomba de presión/aspiración de alto rendimiento
- Inicio de calendario, hora, fecha, programador
- Calibración de 2 puntos para el sensor
- Interfaz RS232 y conexión Pt100
Impresiones sobre el producto
Controlador
El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.
saber más
| Potencia calorífica | 3 | ||||||||||||
| Potencia de refrigeración |
|
||||||||||||
| Máquina frigorífica | refrigeración por agua, sin CFC ni HCFC | ||||||||||||
| Refrigerante 1ª etapa | R-452A (A1, H280) | ||||||||||||
| Cantidad de refrigerante 1ª etapa | 1 kg |
| Capacidad de suministro de la bomba de presión máx. | 25 л/мин; 0,7 bar |
| Capacidad de aspiración de la bomba máx. | 18,5 л/мин; 0,4 bar |
| Conexión de la bomba | M16x1 AG male |
| Viscosidad máxima admisible | 50 mm²/s |
| Velocidad de la bomba ajustable | Sí |
| Características de la bomba | Bomba de presión y aspiración, velocidad regulable |
| Conexión del sensor externo | Pt100 |
| Interfaz digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente admisible | 5...40 °C |
| Abertura del cuarto de baño AxP/BD | 270 x 150 / 200 |
| Volumen del baño | 18 |
| Volumen de llenado mín. | 16 |
| Conexión de agua de refrigeración | G1/2 macho |
| Presión diferencial del agua de refrigeración mín. | 3 bar |
| Presión máx. del agua de refrigeración | 6 bar |
| Conexión a la red | 400V 3~N 50Hz |
| Consumo de corriente máx. | 10,5 |
| Protección | 3x16A |
Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.
Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.
De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.
Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.
Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
Accesorios
Displacement insert CC-510w, CC-515w, CC-520, CC-520w, CC-525w, CC-820, CC-820w
Calibration insert CC-510w, CC-515w, CC-520, CC-520w, CC-525w, CC-820, CC-820w
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Drain valve
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Securing nut M16x1
Hose connection 1/2" female to 3/8"
Manually adjustable bypass M16x1 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te internal
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
