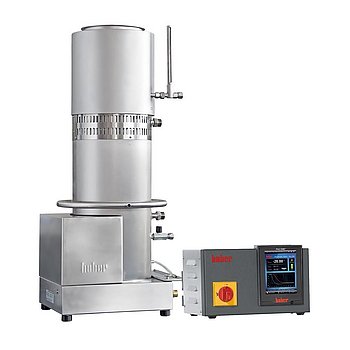

Unistat TR401
Sistema de control dinámico de temperatura / termostato de circulación
Características de rendimiento
La serie Unistat convence con sus características termodinámicas únicas y sus funciones para las más altas exigencias. Los Unistats garantizan resultados de termorregulación de alta precisión y reproducibles, velocidades de enfriamiento y calentamiento rápidas, así como rangos de temperatura muy amplios sin tener que cambiar el fluido térmico. Todos los Unistats disponen del controlador innovador Pilot ONE con pantalla táctil a color de 5.7“ y una cómoda guía de menú. Los parámetros importantes son visualizados a primera vista y las marchas de temperatura son representadas gráficamente en tiempo real.
Los Unistats están equipados con la más moderna tecnología de bombas para una óptima transmisión de calor. La bomba regulable brinda la mejor circulación posible y volúmenes de paso elevados. Los reactores de vidrio son protegidos de la destrucción con un arranque suave. La tecnología Unistat convence también económicamente con gastos operativos mínimos y una gestión eficiente de energía. Una ventaja adicional es la vida prolongada del fluido térmico. Los sistemas sellados hidráulicamente evitan la generación de vapores de aceite y oxidación. Los Unistats disponen de amplios dispositivos de seguridad y son, por ello, apropiados para un funcionamiento continuo que no necesita supervisión. Los estados de funcionamiento relevantes son supervisados permanentemente y, de ser necesario, el sistema es desconectado o se activan los circuitos de emergencia.
Resumen de funciones
- Regulación de temperatura de alta precisión y confiable
- Amplios rangos de temperatura sin cambio de líquido
- Pantalla táctil a color de 5.7" con cómoda guía de menú
- Regulación de temperatura adaptable, autooptimizante
- Bomba de circulación de alto rendimiento, regulable
- 2 x USB (Host/Device), Ethernet, RS232
- Forma de trabajo altamente eficiente que ahorra tiempo de trabajo y gastos operativos
- Funcionalidad comprobada para la industria de procesos & la tecnología de procedimientos
- E-grade "Professional"
Impresiones sobre el producto
Controlador
El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.
saber más
| Potencia calorífica | 9 |
| Capacidad de suministro de la bomba de presión máx. | 31 л/мин; 0,9 bar |
| Conexión de la bomba |
M24x1,5 (Flow) M24x1,5 (Return) |
| Velocidad de la bomba ajustable | Sí |
| Características de la bomba | Bomba de presión, velocidad regulable |
| Conexión del sensor externo | Pt100 |
| Entrada de control | ECS ONE |
| Salida de control (contacto sin potencial) | POKO ONE |
| Interfaz digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente admisible | 5...40 °C |
| Volumen de llenado mín. | 2,3 |
| Volumen de expansión | 5 |
| Conexión de agua de refrigeración | G1/2 macho |
| Conexión a la red | 400V 3~N 50/60Hz |
| Consumo de corriente máx. | 15,5 |
| Protección | 3x16A |
Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.
Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.
De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.
Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.
Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
Accesorios
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve, M24x1,5
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-400-1-M24x1,5
Hose MT-400-1,5-M24x1,5
Hose MT-400-2-M24x1,5
Hose MT-400-3-M24x1,5
Hose MT-350-1-M24x1,5
Hose MT-350-1,5-M24x1,5
Hose MT-350-2-M24x1,5
Hose MT-350-3-M24x1,5
Hose K-260-1-M24x1,5
Hose K-260-1,5-M24x1,5
Hose K-260-2-M24x1,5
Hose K-260-3-M24x1,5
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Heat transfer fluid P20.190.40
Heat transfer fluid P20.190.40
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm HT P20.340.32
Heat transfer fluid DW-Therm HT P20.340.32
Heat transfer fluid M10.120.08
Heat transfer fluid M10.120.08
Adapter M24x1,5 f - M30x1,5 m
Adapter M24x1,5 f - M16x1 m
Adapter M24x1,5 f - 3/4NPT f
Adapter M24x1,5 f - R1/2 m
Welding end M24x1,5
90° Adaptor M24x1,5female-M24x1,5male
Securing nut M24x1,5
Float switch in sight glass Unistat
Hose connection 1/2" female to 3/8"
External pressure sensor M24x1,5
Manually adjustable bypass M24x1,5 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
