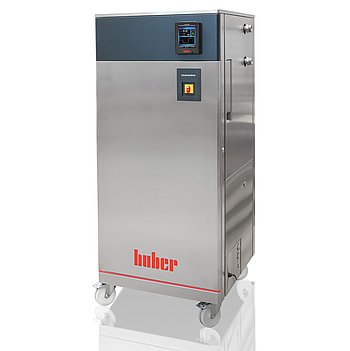

Unimotive 10w

Sistemas de termorregulación para aplicaciones automovilísticas | Unimotive

Modelo: Unimotive 10w Grupo: 4 Nº de pedido: 5004.0001.01 Clase E: 32-09-01-17

Funciones Datos técnicos Descargas Accesorios Garantía 3-2-2

Características de rendimiento

La serie de modelos Unimotive está especialmente diseñada para aplicaciones en la industria del automóvil. Los sistemas de control de temperatura están diseñados para funcionar con mezclas de agua y etilenglicol con protección anticorrosiva (p. ej. Glysantin®) hasta -45 °C. Los campos de aplicación típicos son las simulaciones de temperatura, así como los ensayos de materiales y las pruebas de esfuerzo y carga, en función de la temperatura para componentes de automoción y componentes funcionales. El "Cubo de Control de Caudal" disponible opcionalmente, permite medir y controlar con precisión el caudal.
Las unidades de control de temperatura Unimotive son ideales para su integración en bancos de pruebas, donde garantizan temperaturas reproducibles, por ejemplo, para controles de calidad, pruebas de baterías, pruebas de transmisión y rodamientos, así como para el control de temperatura de cámaras de acondicionamiento de aire y de vacío, y tareas de calibración.
Los modelos Unimotive impresionan por su termodinámica única para obtener resultados altamente precisos y reproducibles. La tecnología Unistat, de eficacia probada, también permite reducir al máximo los tiempos de calentamiento y enfriamiento, así como la máxima precisión en el control de la temperatura de los aparatos Unimotive. Todos los modelos Unimotive se manejan a través de una pantalla táctil a color de 5,7" con un cómodo menú de navegación.

Resumen de funciones

Sistema de termorregulación para la industria automovilística

Funcionamiento directo con una mezcla de agua y glicol etilénico con anticorrosivo (por ejemplo Glysantin®)

Resultados de termorregulación altamente precisos y reproducibles

Tiempos de calentamiento y enfriamiento cortos

Regulador Pilot ONE-con pantalla de 5.7" en color y menú en 13 idiomas

Termorregulación adaptiva, autooptimizador

Robusta bomba de regulación, con acoplamiento magnético

2 × USB (host, dispositivo), Ethernet e interfaces RS232

Trabajo muy eficiente, ahorra tiempo de trabajo y costes operativos

Acreditada tecnología Unistat

Impresiones sobre el producto

Controlador

El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.

saber más

Temperatura	-45...95
Constancia de la temperatura	±0,05
Resolución de la pantalla	0,01 K
Mensaje de alarma	óptico, acústico, Relé
Controlador	Pilot ONE
Clase de seguridad	III / FL
Clase de protección	IP20
Dimensiones (An x Pr x Al)	730 x 804 x 1738 mm

Potencia calorífica

Potencia de refrigeración

20	14
0	10
-20	5
-40	0,8
°C	kW

Máquina frigorífica

refrigeración por agua, sin CFC ni HCFC

Refrigerante 1ª etapa

R-452A (A1, H280)

Cantidad de refrigerante 1ª etapa

2,9 kg

Capacidad de suministro de la bomba de presión máx.	201 л/мин; 5,3 bar
Conexión de la bomba	M38x1,5 AG male
Viscosidad máxima admisible	200 mm²/s
Velocidad de la bomba ajustable	no
Tipo de bomba	acoplamiento magnético, acero inoxidable
Características de la bomba	Bomba de presión, velocidad no regulable, acoplada magnéticamente

Conexión del sensor externo	Pt100
Entrada de control	ECS ONE
Salida de control (contacto sin potencial)	POKO ONE
Interfaz digital	Ethernet, USB (Host u. Device), RS232

Temperatura ambiente admisible	5...40 °C
Volumen de llenado mín.	8,2
Volumen de expansión	19,9
Conexión de agua de refrigeración	G3/4 macho
Consumo de agua de refrigeración con agua a 15°C y caudal a 0°C	620 л/час
Presión diferencial del agua de refrigeración mín.	1 bar
Presión máx. del agua de refrigeración	6 bar
Conexión a la red	400V 3~ 50Hz
Consumo de corriente máx.	31,5
Protección	3x32A

Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.

Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.

De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.

Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.

Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
