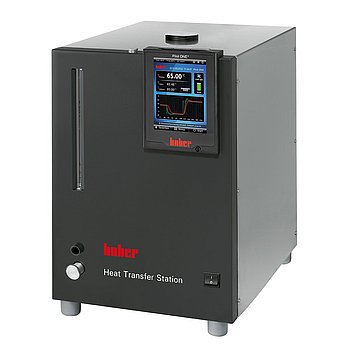

HTS 6

Heat Transfer Station ( HTS )

Modelo: HTS 6 Grupo: 3 Nº de pedido: 3011.0002.01 Clase E: 32-09-01-18

Funciones Datos técnicos Descargas Garantía 3-2-2

Características de rendimiento

Sistema de intercambiador de calor HTS con bomba de circulación para la conexión al lado primario de una alimentación de agua de refrigeración. Los refrigeradores de circulación compactos disponen de un circuito de refrigeración con caudales y presiones estables así como temperaturas de trabajo ajustables de manera precisa. La potencia frigorífica se genera mediante un intercambiador de placas que se conecta al agua de refrigeración. Estos modelos, que no llevan una máquina de refrigeración activa, y que por eso operan de forma muy silenciosa, con un consumo eficiente de energía, representan una alternativa económica a los refrigeradores de circulación convencionales. Los intercambiadores de calor HTS son ideales para la regulación exacta de temperatura de aplicaciones externas como p. ej. elementos peltier, biorreactores, etc.

Resumen de funciones

Bomba de circulación potente

Controlador Pilot ONE®

estabilidad de temperatura ±0,1 K

Interface RS232

conexión para sensor externo Pt100

Bajo consumo de agua de refrigeración

Protección de la aplicación mediante circuitos de refrigeración separados

Calefacción y protección contra sobretemperatura opcionales

Impresiones sobre el producto

Controlador

El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.

saber más

Temperatura	3...95
Constancia de la temperatura	±0,1
Mensaje de alarma	óptico, acústico, Relé
Controlador	Pilot ONE
Clase de seguridad	I / NFL
Clase de protección	IP20
Dimensiones (An x Pr x Al)	400 x 491 x 529 mm
Peso neto	34 kg

Capacidad de suministro de la bomba de presión máx.	25 л/мин; 2,5 bar
Conexión de la bomba	G3/4 AG male
Viscosidad máxima admisible	50 mm²/s
Velocidad de la bomba ajustable	no
Tipo de bomba	B
Características de la bomba	Pressure pump, speed not variable

Conexión del sensor externo	Pt100
Entrada de control	ECS ONE
Salida de control (contacto sin potencial)	POKO ONE
Interfaz digital	Ethernet, USB (Host u. Device), RS232

Temperatura ambiente admisible	5...40 °C
Nivel de presión sonora	54
Volumen de llenado mín.	5
Volumen de expansión	3
Conexión de agua de refrigeración	G1/2 macho
Presión diferencial del agua de refrigeración mín.	2 bar
Presión máx. del agua de refrigeración	6 bar
Conexión a la red	200-240V 1~/2~ 50/60Hz
Consumo de corriente máx.	2

Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.

Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.

De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.

Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.

Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
