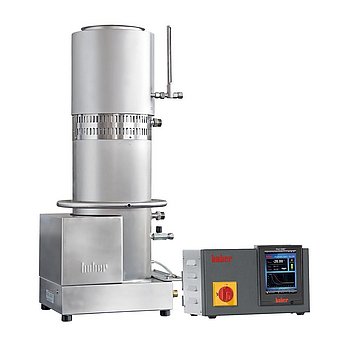

Unistat TR401w HT
Динамичная система температурного контроля / циркуляционный термостат
Характеристики
Термостаты Unistat отличаются уникальными термодинамическими характеристиками и непревзойденным объемом функциональности. Технология Unistat гарантирует максимально высокую скорость нагрева и охлаждения, а также широчайший диапазон рабочих температур без смены теплоносителя. Термостаты Unistat оснащены инновационным блоком управления Pilot ONE c цветным сенсорным дисплеем 5.7" и удобным меню. Важнейшие параметры процесса отражаются на дисплее, изменения температуры представлены в графическом режиме в реальном времени. Для обеспечения оптимальной передачи тепла термостаты Unistat оснащены современными мощными насосами. Насосы с регулируемым давлением обеспечивают оптимальную циркуляцию и снижают потребление воды. Функция плавного старта позволяет защитить стеклянные реакторы от повреждений. Технология Unistat позволяет существенно сократить эксплуатационные расходы, благодаря эффективной системе энергосбережения, и значительно увеличить срок службы теплоносителей. Благодаря тому, что термостаты Unistat представляют собой гидравлически закрытую систему, удалось избежать образования ядовитых паров и окисления теплоносителя. Термостаты Unistat имеют несколько систем защиты и поэтому они лучше всего подходят для непрерывной эксплуатации без контроля со стороны персонала. Важнейшие параметры работы находятся под постоянным контролем систем защиты, при необходимости термостат автоматически отключается и/или активируется аварийная сигнализация.
Обзор функций
- Сверхточный температурный контроль и воспроизводимость результатов
- Минимальное время нагрева и охлаждения
- Большой диапазон рабочей температуры без смены теплоносителя
- 5.7" сенсорный экран с удобным меню
- Самооптимизирующийся адаптивный температурный контроль
- Мощный регулируемый циркуляционный насос
- Высокая эффективность, экономия рабочего времени, сокращение эксплуатационных расходов
- Проверенная функциональность в химических и технологических процессах
Информация о продукте
Блок управления
Новый блок управления Pilot ONE оснащен сенсорным дисплеем 5,7" с графической функцией и удобным меню. Важнейшие параметры контроля и значения температуры отчетливо отображаются на дисплее. Благодаря меню “Избранное”, управлению одним касанием и словарю технических терминов эксплуатация термостата становится такой же простой и доступной, как использование смартфона. Встроенные USB- и Ethernet-выходы делают возможным подключение термостата к ПК или внутренним сетям с целью осуществления дистанционного управления и регистрации полученных данных.
Узнать больше
| Мощность нагрева | 3 | ||||||||||
| Kälteleistung |
|
||||||||||
| Система охлаждения | водяным охлаждением |
| Производительность нагнетательного насоса макс. | 26 л/мин; 0,8 бар |
| Подключение насоса |
M24x1,5 (Flow) M24x1,5 (Return) |
| Регулируемая скорость насоса | Да |
| Характеристики насоса | Pressure pump, variable speed |
| Подключение внешнего датчика | Pt100 |
| Контрольный сигнал / Вход | ECS ONE |
| Контрольный сигнал / Выход (плавающий контакт) | POKO ONE |
| Цифровой интерфейс | Ethernet, USB (Host u. Device), RS232 |
| Допустимая температура окружающей среды | 5...40 °C |
| Объем заполнения мин. | 2,3 |
| Объем расширения | 5 |
| Подключение охлаждающей воды | G1/2 HP |
| Перепад давления охлаждающей воды мин. | 3 бар |
| Давление охлаждающей воды макс. | 6 бар |
| Подключение к сети | 200-240V 1~/2~ 50/60Hz |
| Энергопотребление макс. | 14,5 |
| Защита | 16 A |
Более подробную техническую информацию и сведения о комплекте поставки, аксессуарах и периферийных устройствах см. в листе данных в формате PDF. В случае сомнений применяются характеристики, приведенные в спецификации в формате PDF. Если не указано иное, технические характеристики действительны при температуре окружающей среды 20°C.
Обратите внимание на информацию об установке и требованиях к пространству для наших изделий.
В соответствии с DIN EN60034-1 действуют следующие допуски на напряжение и частоту:
Напряжение ±5% с одновременным допуском на частоту ±2%
Примеры, иллюстрирующие это: например, напряжение -5% и частота +2% не допускаются. Однако допуски, например, на напряжение -5 % и частоту -2 %, допустимы.
Технические изменения и ошибки исключены. Иллюстрации могут отличаться от оригинала.
Аксессуары
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve, M24x1,5
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-400-1-M24x1,5
Hose MT-400-1,5-M24x1,5
Hose MT-400-2-M24x1,5
Hose MT-400-3-M24x1,5
Hose MT-350-1-M24x1,5
Hose MT-350-1,5-M24x1,5
Hose MT-350-2-M24x1,5
Hose MT-350-3-M24x1,5
Hose K-260-1-M24x1,5
Hose K-260-1,5-M24x1,5
Hose K-260-2-M24x1,5
Hose K-260-3-M24x1,5
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Heat transfer fluid P20.190.40
Heat transfer fluid P20.190.40
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm HT P20.340.32
Heat transfer fluid DW-Therm HT P20.340.32
Heat transfer fluid M10.120.08
Heat transfer fluid M10.120.08
Adapter M24x1,5 f - M30x1,5 m
Adapter M24x1,5 f - M16x1 m
Adapter M24x1,5 f - 3/4NPT f
Adapter M24x1,5 f - R1/2 m
Welding end M24x1,5
90° Adaptor M24x1,5female-M24x1,5male
Securing nut M24x1,5
Float switch in sight glass Unistat
Hose connection 1/2" female to 3/8"
External pressure sensor M24x1,5
Manually adjustable bypass M24x1,5 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
