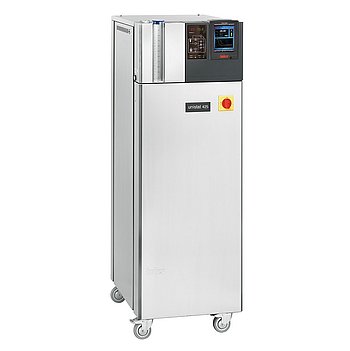

Unistat 425w
Sistema dinâmico de controle térmico / Termostato de circulação
Características de desempenho
A linha de produtos Unistat convence graças às suas características termodinâmicas singulares e a uma vasta panóplia de funções para os mais elevados requisitos. Os sistemas Unistat garantem resultados de temperatura muito precisos e reproduzíveis, reduzidos períodos de aquecimento e de resfriamento, bem como elevados ranges de temperatura sem morosas trocas de fluidos. Todos os modelos Unistat estão equipados com o moderno controle Pilot ONE, com tela tátil colorida de 5.7“ e menu intuitivo. Os parâmetros importantes são imediatamente identificados e as temperaturas são exibidas graficamente em tempo real.
Para garantir uma excelente transferência térmica, os modelos Unistat estão equipados com a mais moderna tecnologia de bombas. A bomba robusta garante a melhor circulação possível e elevados caudais. Os reatores de vidro são protegidos contra ruptura através de uma iniciação suave. A tecnologia Unistat convence também economicamente com baixos custos operacionais e um eficiente gerenciamento da energia. Outra vantagem é o aumento da vida útil do termofluido. Os sistemas hidraulicamente estanques previnem a formação de vapores de óleo e oxidação. Os modelos Unistat estão equipados com vários equipamentos de segurança, pelo que são ideais para o funcionamento autônomo sem monitoração. Os modos operativos relevantes são continuamente monitorados e, se necessário, o sistema é desligado ou são ativos circuitos de emergência.
Funções num relance
- Resultados de controle de temperatura muito precisos e reproduzíveis
- Curtos períodos de aquecimento e refrigeração
- Amplo range de temperatura sem troca de fluido
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Controle adaptativo da temperatura, auto-otimizador
- Bomba de circulação eficiente
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Modo de trabalho muito eficiente que reduz os tempos de trabalho e os custos operacionais
- Funcionalidade de eficiência comprovada para a indústria e engenharia de processos
Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais
| Capacidade de aquecimento | 2 | ||||||||||||||||
| Capacidade de arrefecimento |
|
||||||||||||||||
| Máquina frigorífica | arrefecida a água, isenta de CFC e HCFC | ||||||||||||||||
| Refrigerante 1ª etapa | R-452A (A1, H280) | ||||||||||||||||
| Quantidade de refrigerante 1ª fase | 0,97 |
| Bomba de pressão de capacidade de entrega max. | 91 ; 1,5 |
| Ligação da bomba | M30x1,5 AG male |
| Viscosidade máxima admissível | 50 |
| Velocidade da bomba ajustável | sim |
| Tipo de bomba | acoplado magneticamente, aço inoxidável |
| Características da bomba | Pressure pump, variable speed, magnetically coupled |
| Ligação de sensor externo | Pt100 |
| Entrada de controlo | ECS ONE |
| Controlo de saída (contacto sem potencial) | POKO ONE |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 |
| Nível de pressão sonora | 61 |
| Volume de enchimento min. | 3,6 |
| Volume de expansão | 3,3 |
| Ligação de água de arrefecimento | G1/2 rosca externa |
| Consumo de água de arrefecimento a 15°C, caudal 0°C | 150 |
| Pressão diferencial de água de arrefecimento min. | 1 |
| Pressão máxima da água de arrefecimento. | 6 |
| Ligação à rede | 400V 3~ 50Hz |
| Consumo de corrente máximo | 13 |
| Cobertura | 3x16A |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
