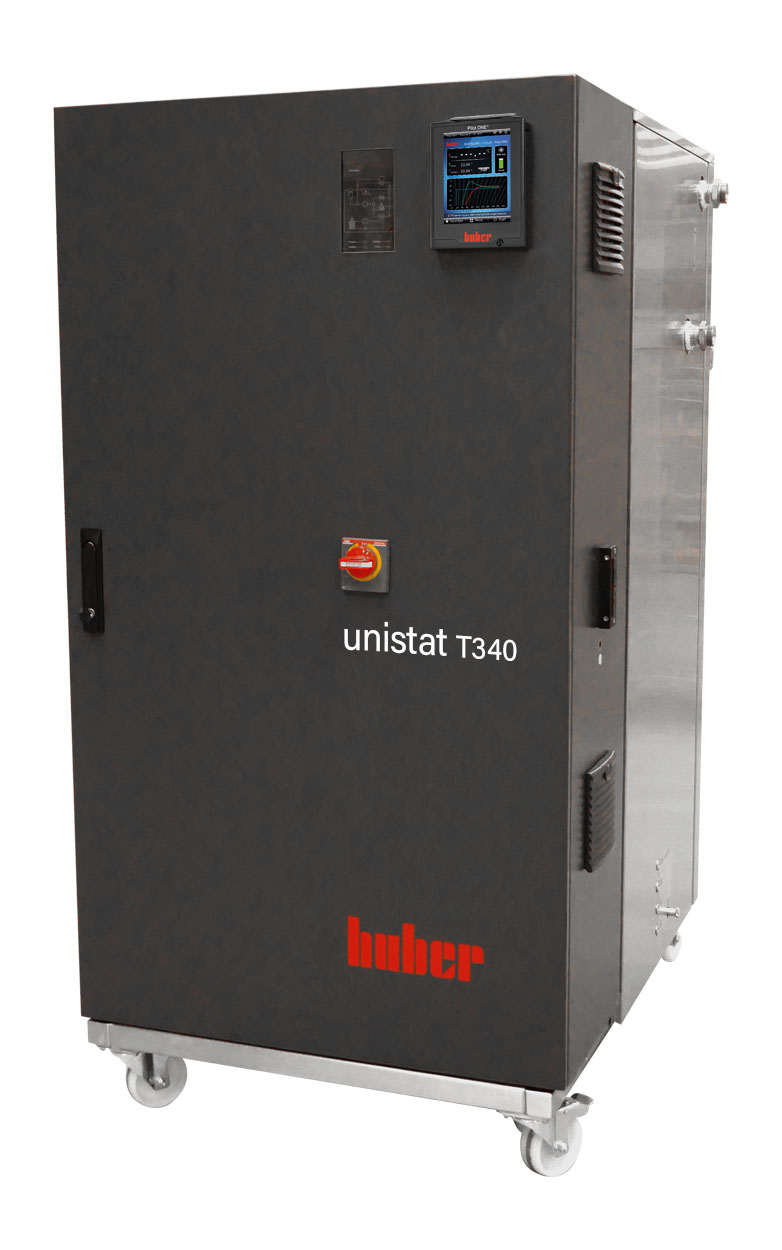

Unistat T340
Sistema dinâmico de controle térmico / Termostato de circulação
Características de desempenho
A linha de produtos Unistat convence graças às suas características termodinâmicas singulares e a uma vasta panóplia de funções para os mais elevados requisitos. Os sistemas Unistat garantem resultados de temperatura muito precisos e reproduzíveis, reduzidos períodos de aquecimento e de resfriamento, bem como elevados ranges de temperatura sem morosas trocas de fluidos. Todos os modelos Unistat estão equipados com o moderno controle Pilot ONE, com tela tátil colorida de 5.7“ e menu intuitivo. Os parâmetros importantes são imediatamente identificados e as temperaturas são exibidas graficamente em tempo real.
Para garantir uma excelente transferência térmica, os modelos Unistat estão equipados com a mais moderna tecnologia de bombas. A bomba robusta garante a melhor circulação possível e elevados caudais. Os reatores de vidro são protegidos contra ruptura através de uma iniciação suave. A tecnologia Unistat convence também economicamente com baixos custos operacionais e um eficiente gerenciamento da energia. Outra vantagem é o aumento da vida útil do termofluido. Os sistemas hidraulicamente estanques previnem a formação de vapores de óleo e oxidação. Os modelos Unistat estão equipados com vários equipamentos de segurança, pelo que são ideais para o funcionamento autônomo sem monitoração. Os modos operativos relevantes são continuamente monitorados e, se necessário, o sistema é desligado ou são ativos circuitos de emergência.
Funções num relance
- Resultados de controle de temperatura muito precisos e reproduzíveis
- Curtos períodos de aquecimento e refrigeração
- Amplo range de temperatura sem troca de fluido
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Controle adaptativo da temperatura, auto-otimizador
- Bomba de circulação eficiente
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Modo de trabalho muito eficiente que reduz os tempos de trabalho e os custos operacionais
- Funcionalidade de eficiência comprovada para a indústria e engenharia de processos
Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais
| Capacidade de aquecimento | 43 - 48 |
| Bomba de pressão de capacidade de entrega max. | 90 ; 5,5 |
| Ligação da bomba | M38x1,5 AG male |
| Viscosidade máxima admissível | 50 |
| Velocidade da bomba ajustável | sim |
| Tipo de bomba | acoplado magneticamente, aço inoxidável |
| Características da bomba | Pressure pump, variable speed, magnetically coupled |
| Ligação de sensor externo | Pt100 |
| Entrada de controlo | ECS ONE |
| Controlo de saída (contacto sem potencial) | POKO ONE |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 |
| Volume de expansão | 56 |
| Ligação à rede | 380-460V 3~ 50/60Hz |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
Acessórios
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Temperature sensor PT100, M30x1.5, for fluid outlet or return
Temperature sensor PT100, M30x1.5, for fluid outlet or return, double
Ball valve, M30x1,5
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-350-1,5-M30x1,5
Hose MT-350-1-M30x1,5
Hose MT-350-2-M30x1,5
Hose MT-350-3-M30x1,5
Hose MT-350-0,5-M30x1,5
Hose K-260-1-M30x1,5
Hose K-260-2-M30x1,5
Hose K-260-3-M30x1,5
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm HT P20.340.32
Heat transfer fluid DW-Therm HT P20.340.32
Heat transfer fluid M10.120.08
Heat transfer fluid M10.120.08
Adapter M30x1,5 f - G1/2 m
Adapter M30x1,5 f - G1/2 f
Adapter M30x1,5 f - G3/8 m
Adapter M30x1,5 f - G3/4 f
Adapter M30x1,5 f - R 1 f
Welding end M30x1,5
Adapter M30x1,5 f - 3/4NPT m
Adapter M30x1,5 f- M38x1,5 m
Adapter M24x1,5 m - M30x1,5 f
90° Adaptor M30x1,5 f - M30x1,5 m
90° Adaptor M30x1,5 female - R1/2 male
Calibration bend M30x1,5 with sensor pocket
Securing nut M30x1,5
Float switch in sight glass Unistat
Hose connection 1/2" female to 3/8"
External pressure sensor M30x1,5
VPC Bypass M30x1,5
Manually adjustable bypass M30x1,5 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
