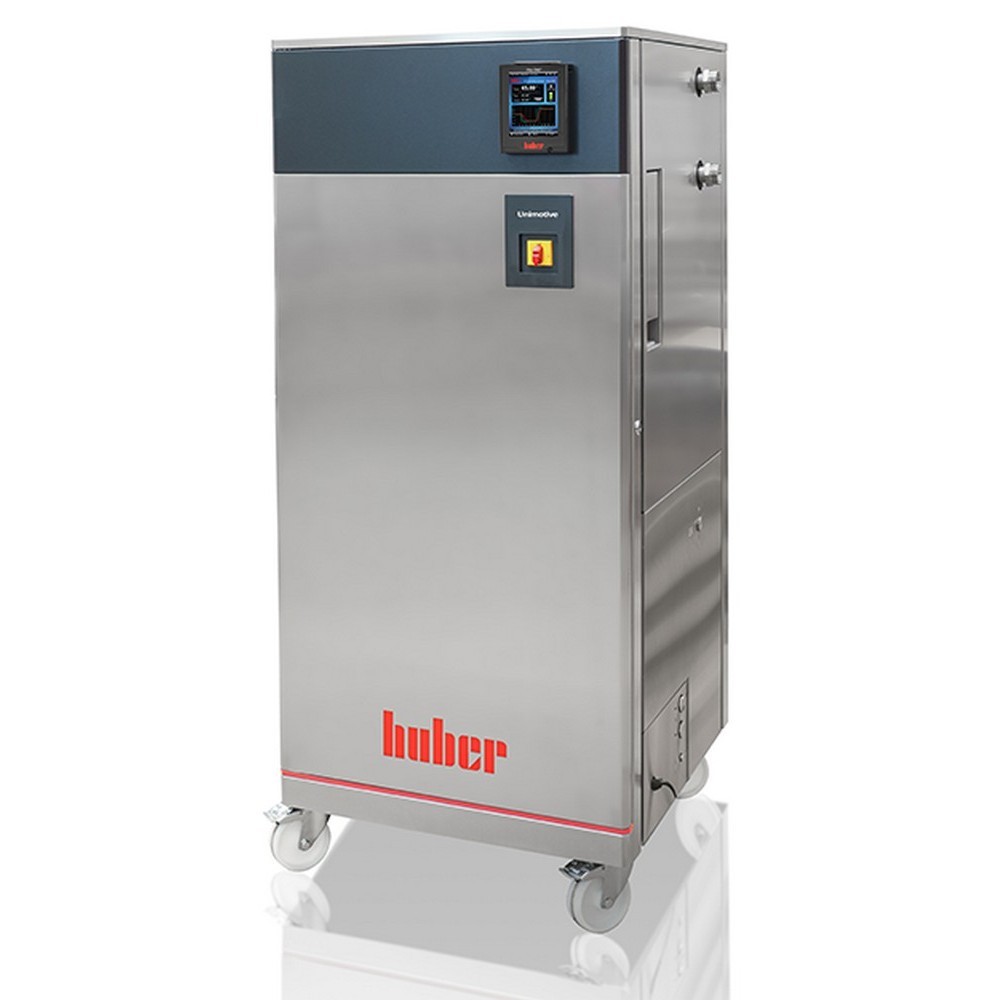

Unimotive GL 07w

Unimotive GL 07w

Sistemas de controlo de temperatura para aplicações automóveis | Unimotive

Modelo: Unimotive GL 07w Grupo de equipamentos: 4 N.º enc.: 5031.0001.01 e-Class: 32-09-01-17
Pedir agora

Características de desempenho

A série de modelos Unimotive foi especialmente concebida para aplicações na indústria automóvel. Os sistemas de controlo de temperatura foram concebidos para funcionar com misturas de água-etilenoglicol com proteção anticorrosiva (por exemplo, Glysantin®) até -45°C. As áreas típicas de aplicação são simulações de temperatura, bem como testes de materiais e testes de tensão e carga dependentes da temperatura para componentes automóveis e componentes funcionais. O "Flow Control Cube", disponível como opção, permite a medição e o controlo precisos do caudal. As unidades de controlo de temperatura Unimotive são ideais para a integração em bancos de ensaio, onde asseguram temperaturas reproduzíveis, por exemplo, para controlos de qualidade, testes de baterias, testes de transmissão e de rolamentos, bem como para o controlo de temperatura de câmaras de ar condicionado e de vácuo e tarefas de calibração. Os modelos Unimotive impressionam com a sua termodinâmica única para resultados altamente exactos e reprodutíveis. A tecnologia Unistat, testada e comprovada, permite também tempos de aquecimento e arrefecimento o mais curtos possível e a máxima precisão no controlo da temperatura dos aparelhos Unimotive. Todos os modelos Unimotive são operados através de um ecrã tátil a cores de 5,7" com um menu de navegação conveniente.
As variantes do modelo "GL" (Green Line) funcionam com o refrigerante natural dióxido de carbono CO2 e são, por isso, uma alternativa 100 % amiga do ambiente aos aparelhos com refrigerantes sintéticos. O dióxido de carbono (também conhecido como R744) é um componente natural do ar e tem sido utilizado na tecnologia de refrigeração desde o século XIX. O CO2 não tem potencial de destruição da camada de ozono (ODP = 0), tem um potencial de aquecimento global insignificante (GWP = 1) e não é inflamável, não é tóxico e é quimicamente inativo.

Funções num relance

  • Refrigerante natural CO2, amigo do ambiente e do clima
  • Sem potencial de destruição da camada de ozono, potencial de aquecimento global muito baixo (GWP = 1)
  • Resultados de controle de temperatura altamente precisos e reprodutíveis
  • Tempos de aquecimento e refrigeração curtos
  • Controlador Pilot ONE com tela tátil colorida de 5,7" e navegação de menu em 13 idiomas
  • Controle de temperatura adaptativo, auto-otimização
  • Bomba de circulação robusta magneticamente acoplada
  • 2 x USB (Host, Dispositivo), interfaces Ethernet e RS232
  • O funcionamento altamente eficiente poupa tempo de trabalho e custos operacionais
  • Tecnologia Unistat testada e comprovada

Impressões de produtos

Controlador

O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.

Saiba mais

Gama de temperaturas -45...95
Constância de temperatura ±0,05
Resolução do visor 0,01
Mensagem de alarme ótico, acústico, relé
Controlador Pilot ONE
Classe de segurança III / FL
Classe de protecção IP20
Dimensões (L x P x A) 730 x 804 x 1738

Capacidade de aquecimento 12
Capacidade de arrefecimento
20 12
0 10
-20 7
-40 2,5

°C

kW

Máquina frigorífica refrigerado a água, refrigerante natural
Refrigerante 1ª etapa R-744 (A1, H280)

Bomba de pressão de capacidade de entrega max. 150 ; 5,3
Ligação da bomba M38x1,5 AG male
Viscosidade máxima admissível 200
Velocidade da bomba ajustável não
Tipo de bomba acoplado magneticamente, aço inoxidável
Características da bomba Pressure pump, speed not variable, magnetically coupled

Ligação de sensor externo Pt100
Entrada de controlo ECS ONE
Controlo de saída (contacto sem potencial) POKO ONE
Interface digital Ethernet, USB (Host u. Device), RS232

Temperatura ambiente permitida 5...40
Volume de enchimento min. 8,9
Volume de expansão 19,9
Ligação de água de arrefecimento G3/4 rosca externa
Pressão diferencial de água de arrefecimento min. 1
Pressão máxima da água de arrefecimento. 6
Ligação à rede 400V 3~ 50Hz

Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.

Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.

De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.

Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.

Excepto alterações técnicas e erros. As ilustrações podem diferir do original.

Acessórios

Temperature sensor PT100, closed, Ø 8 mm, 400 mm

Temperature sensor PT100, closed, Ø 6 mm, 200 mm

Temperature sensor PT100, closed, Ø 6 mm, 180 mm

Temperature sensor PT100, open, Ø 8 mm, 170 mm

Temperature sensor PT100, M38x1.5, for fluid outlet or return

Ball valve, M38x1,5

Ball valve, M38x1,5

Control panel extension cable for Pilot ONE

Control cable Unipump/ Unistat (3m)

Extension cable for temperature sensor

Mounting bracket for wall mounting of Pilot ONE

Wall bracket Pilot ONE

Table stand Pilot ONE

Hose MT-350-1-M38x1,5

Hose MT-350-1,5-M38x1,5

Hose MT-350-2-M38x1,5

Hose MT-350-3-M38x1,5

Hose K-260-1-M38x1,5

Hose K-260-1,5-M38x1,5

Hose K-260-2-M38x1,5

Hose K-260-3-M38x1,5

Hose for cooling water PZ-90-1-3/4"

Hose for cooling water PZ-90-1,5-3/4"

Hose for cooling water PZ-90-2-3/4"

Heat transfer fluid MEG

Heat transfer fluid MEG

Connection for pressure relief device

Adapter M38x1,5 f - 1NPT m

Adapter M38x1,5 f - M30x1,5 m

Adapter M38x1,5 f - R3/4 m

Welding end M38x1,5

Adapter M30x1,5 f- M38x1,5 m

Calibration bend M38x1,5

2-way Header, M38x1,5

3-way Header, M38x1,5

4-way Header, M38x1,5

2-way Header with ball valves, M38x1,5

3-way Header with ball valves, M38x1,5

4-way Header with ball valves, M38x1,5

Securing nut M38x1,5

Securing nut M30x1,5

Float switch in sight glass Unistat

Hose connections 3/4" female to 1/2"

External pressure sensor M38x1,5

VPC Bypass M38x1,5

Manually adjustable bypass M38x1,5 with connection for manometer

Flow rate measuring device M38x1,5

Factory calibration certificate – temperature stability to DIN 12876

Factory calibration certificate – absolute accuracy

Testing protocol FAT (Final Acceptance Test

POKO/ECS interface for units with Pilot ONE

Profibus Gateway DP-V1 (external, for Pilot ONE)

Touchpen for Pilot ONE

E-grade Explore

E-grade OPC-UA
