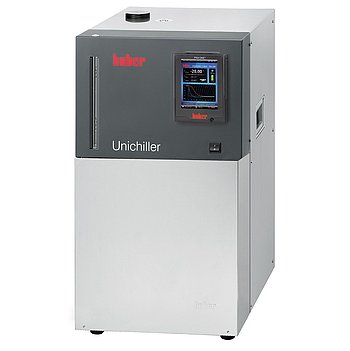

Unichiller P015w-H

Umwälzkühler / Umlaufkühler

Modell: Unichiller P015w-H Gerätegruppe: 3 Best.-Nr: 3051.0014.01 e-Class: 32-09-01-18

Funktionen Technische Daten Downloads Garantie

Leistungsmerkmale

Huber Umwälzkühler der Unichiller-Reihe bieten im Gegensatz zur Leitungswasserkühlung bessere Wirkungsgrade, stabile Druck- und Förderleistungen und eine konstante Kühlwassertemperatur. Die Geräte reduzieren zudem den Wasserverbrauch und schonen damit die Umwelt und senken die Betriebskosten. Unichiller eignen sich zur Wärmeabfuhr bei chemischen Prozessen, zur Kühlung von technischen Anlagen oder als zentrale Kühlwasserversorgung von Laboratorien. Alle Unichiller sind für einen unbeaufsichtigten Dauerbetrieb bei Umgebungstemperaturen bis +40 °C konzipiert. Mit den Optionen Wetterschutz und Winterbetrieb ist eine Aufstellung im Außenbereich möglich. Für Anwendungen mit hohem Druckabfall sind Pumpen mit erweiterter Druck- und Förderleistung erhältlich.

Funktionen im Überblick

Umweltverträgliche, wirtschaftliche Kühllösung

Hoher Wirkungsgrad

Genaue Temperaturregelung

Leistungsstarke Umwälzpumpe

Robuste Edelstahlkonstruktion

Dauerbetriebssicher mit Warnfunktionen

Leichtes Befüllen und Entleeren

Einstellbarer Bypass, Füllstandsanzeige über Schauglas und digitale Druckanzeige

Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen

2 x USB (Host, Device), Ethernet und RS232 Schnittstellen

Produktimpressionen

Regler

Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Temperaturbereich	-20...100 °C
Temperaturkonstanz	±0,2 K
Regler	Pilot ONE
Sicherheitsklasse	III / FL
Schutzart	IP20
Abmessungen (B x T x H)	350 x 496 x 622 mm
Gewicht, netto	62 kg

Heizleistung

1,8 - 2,1 kW

Kälteleistung

15	1,5
0	1
-10	0,7
-20	0,3
°C	kW

Kältemaschine

wassergekühlt, FCKW- u. H-FCKW-frei

Kältemittel 1. Stufe

R-449A (A1, H280)

Kältemittelmenge 1. Stufe

0,25 kg

Förderleistung Druckpumpe max.	25 l/min; 2,5 bar
Pumpenanschluss	G3/4 AG male
Pumpendrehzahl regelbar	Nein
Pumpeneigenschaften	Druckpumpe, Drehzahl nicht regelbar, manueller Bypass integriert
Pumpentyp	B

Fühleranschluss extern	Pt100
Schnittstelle digital	Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur	5...40 °C
Schalldruckpegel	54 dB(A)
Füllvolumen min.	3,8 l
Expansionsvolumen	1,7 l
Kühlwasseranschluss	G1/2 AG
Kühlwasserverbrauch bei Wasser 15°C, Vorlauf -20°C	36 l/h
Kühlwasserverbrauch bei Wasser 15°C, Vorlauf -10°C	48 l/h
Kühlwasserverbrauch bei Wasser 15°C, Vorlauf 0°C	60 l/h
Kühlwasserverbrauch bei Wasser 15°C, Vorlauf 15°C	68 l/h
Kühlwasserdifferenzdruck min.	3 bar
Kühlwasserdruck max.	6 bar
Netzanschluss	220-240V 1~/2~ 50Hz
Stromaufnahme max.	13,5 A
Absicherung	16 A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
