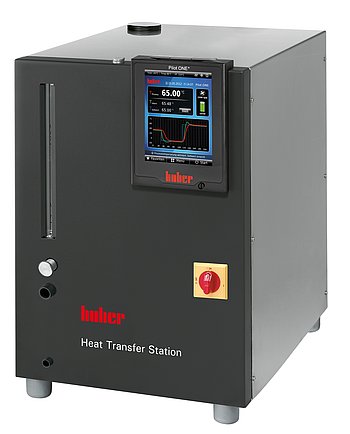

Heat Transfer Station (HTS)

Modell: HTS 15 Gerätegruppe: 4 Best.-Nr: 3071.0001.01 e-Class: 32-09-01-18
Jetzt anfragen

Leistungsmerkmale

Wärmetauschersystem HTS mit Umwälzpumpe zum primärseitigen Anschluss an eine vorhandene Kühlwasserversorgung. Diese kompakten Umwälzkühler stellen einen Kühlkreislauf mit stabilem Druck und Förderstrom zur Verfügung. Die Kühlleistung wird mit einem Plattenwärmetauscher über das angeschlossene Kühlwasser erzeugt. Da keine aktive Kältemaschine vorhanden ist, sind die Geräte laufruhig und energiesparend und stellen eine preisgünstige Alternative zu herkömmlichen Umwälzkühlern dar. Die HTS-Wärmetauscher eignen sich zur Temperierung von externen Applikationen wie z.B. Peltierelementen, Bioreaktoren, etc.

Funktionen im Überblick

  • Leistungsstarke Umwälzpumpe
  • Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
  • Temperaturkonstanz ±0,1 K
  • 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
  • Pt100 Externfühleranschluss
  • Niedriger Kühlwasserverbrauch
  • Schutz der Applikation durch Trennung der Kühlwasserkreisläufe
  • Option mit Heizung und ÜT-Schutz auf Anfrage

Produktimpressionen

Regler

Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Temperaturbereich 3...95 °C
Temperaturkonstanz ±0,1 K
Alarmmeldung optisch, akustisch, Relais
Regler Pilot ONE
Sicherheitsklasse I / NFL
Schutzart IP20
Abmessungen (B x T x H) 400 x 491 x 529 mm
Gewicht, netto 38 kg

Förderleistung Druckpumpe max. 25 l/min; 2,5 bar
Pumpenanschluss G3/4 AG male
max. zulässige Viskosität 50 mm²/s
Pumpendrehzahl regelbar Nein
Pumpeneigenschaften Druckpumpe, Drehzahl nicht regelbar
Pumpentyp B

Fühleranschluss extern Pt100
Steuereingang ECS ONE
Steuerausgang (potentialfreier Kontakt) POKO ONE
Schnittstelle digital Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur 5...40 °C
Füllvolumen min. 5 l
Expansionsvolumen 3 l
Kühlwasseranschluss G1/2 AG
Kühlwasserdifferenzdruck min. 2 bar
Kühlwasserdruck max. 6 bar
Netzanschluss 200-240V 1~/2~ 50/60Hz
Stromaufnahme max. 1,5 A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
