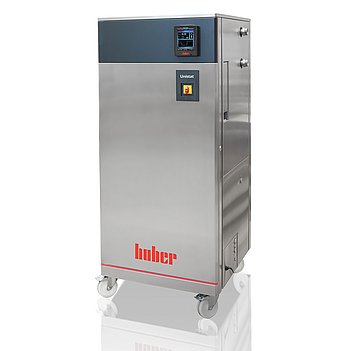

Unistat 625w
Dynamisches Temperiersystem / Prozessthermostat
Leistungsmerkmale
Die Unistat-Reihe überzeugt mit exzellenten thermodynamischen Eigenschaften und einem Funktionsumfang für höchste Ansprüche. Unistate garantieren hochgenaue und reproduzierbare Temperierergebnisse, kurze Aufheiz- und Abkühlzeiten sowie große Temperaturbereiche ohne lästige Flüssigkeitswechsel. Alle Unistate verfügen über den innovativen Pilot ONE-Regler mit 5.7“ Touchscreen-Farbdisplay und komfortabler Menüführung. Wichtige Parameter sind auf den ersten Blick ersichtlich und Temperaturverläufe werden grafisch in Echtzeit dargestellt.
Für eine optimale Wärmeübertragung sind Unistate mit modernster Pumpentechnik ausgestattet. Die robuste Pumpe sorgt für eine noch bessere Umwälzung und erhöhte Durchflussmengen. Glasreaktoren werden durch einen sanften Anlauf vor Bruch geschützt. Die Unistat-Technologie überzeugt auch wirtschaftlich mit minimierten Betriebskosten und einem effizienten Energiemanagement. Ein weiterer Pluspunkt ist die erhöhte Lebensdauer der Temperierflüssigkeit. Die hydraulisch dichten Systeme verhindern die Entstehung von Öldämpfen und Oxidation. Unistate verfügen über umfangreiche Sicherheitseinrichtungen und sind deshalb bestens für einen unbeaufsichtigten Dauerbetrieb geeignet. Relevante Betriebszustände werden permanent überwacht und bei Bedarf wird das System abgeschaltet oder Notkreisläufe aktiviert.
Funktionen im Überblick
- Hochgenaue und reproduzierbare Temperierergebnisse
- Kurze Aufheiz- und Abkühlzeiten
- Große Temperaturbereiche ohne Flüssigkeitswechsel
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Adaptive Temperaturregelung, selbstoptimierend
- Effiziente Umwälzpumpe
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Hocheffiziente Arbeitsweise spart Arbeitszeit und Betriebskosten
- Bewährte Funktionalität für Prozessindustrie & Verfahrenstechnik
- Serienmäßig mit E-grade "Professional"
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 12 kW | ||||||||||||||||||
| Kälteleistung |
|
||||||||||||||||||
| Kältemaschine | wassergekühlt, FCKW- u. H-FCKW-frei | ||||||||||||||||||
| Kältemittel 1. Stufe | R-452A (A1, H280) | ||||||||||||||||||
| Kältemittelmenge 1. Stufe | 3,3 kg |
| Förderleistung Druckpumpe max. | 200 l/min; 2,5 bar |
| Pumpenanschluss | M30x1,5 AG male |
| max. zulässige Viskosität | 50 mm²/s |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druckpumpe, Drehzahl regelbar, magnetgekuppelt |
| Pumpentyp | magnetgekuppelt, Edelstahl |
| Fühleranschluss extern | Pt100 |
| Steuereingang | ECS ONE |
| Steuerausgang (potentialfreier Kontakt) | POKO ONE |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Füllvolumen min. | 10,9 l |
| Expansionsvolumen | 30 l |
| Kühlwasseranschluss | G3/4 AG |
| Kühlwasserdifferenzdruck min. | 1 bar |
| Kühlwasserdruck max. | 6 bar |
| Netzanschluss | 400V 3~ 50Hz |
| Stromaufnahme max. | 28,5 A |
| Absicherung | 3x32A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
externes Kalibrierbad Unical 700
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, M30x1.5, für Vor- oder Rücklauf
Temperaturfühler PT100, M30x1.5, für Vor- oder Rücklauf, doppelt
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Kugelhahn M30x1,5
Steuerleitung Unipump/ Unistat (3m)
Verlängerungskabel für Temperaturfühler
Verlängerungsleitung für Pilot ONE
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Temperierschlauch K-260-1-M30x1,5
Temperierschlauch K-260-1,5-M30x1,5
Temperierschlauch K-260-2-M30x1,5
Temperierschlauch K-260-3-M30x1,5
Temperierschlauch MT-350-1,5-M30x1,5
Temperierschlauch MT-350-1-M30x1,5
Temperierschlauch MT-350-2-M30x1,5
Temperierschlauch MT-350-3-M30x1,5
Temperierschlauch MT-350-0,5-M30x1,5
Kühlwasserschlauch PZ-90-1-3/4"
Kühlwasserschlauch PZ-90-1,5-3/4"
Kühlwasserschlauch PZ-90-2-3/4"
Baddeckel PTFE Unical 700,CAL 1-4, Unical 1
Baddeckel PE Unical 700, CAL 1-4, Unical 1
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Thermofluid DW-Therm M90.200.02
Adapter M30x1,5 IG - G1/2 AG
Adapter M30x1,5 IG - G1/2 IG
Adapter M30x1,5 IG - G3/8 AG
Adapter M30x1,5 IG - G3/4 IG
Adapter M30x1,5 IG - R 1 IG
Anschweißende mit Überwurfmutter M30x1,5
Adapter M30x1,5 IG - 3/4NPT AG
Adapter M30x1,5 IG - M38x1,5 AG
Adapter M24x1,5 AG - M30x1,5 IG
Anschluss für Druckentlastungseinrichtung
Kalibrierbogen M30x1,5 mit Fühlertasche
Winkelanschluss 90° M30x1,5 IG - M30x1,5 AG
Winkelanschluss 90° M30x1,5 IG - R1/2 AG
Überwurfmutter M30x1,5
Schwimmerschalter im Schauglas Unistat
Schlauchverschraubung 1/2" x 3/4" Gewinde
Schnellverschluss / Nippel M30x1,5
Schnellverschluss / Kupplung M30x1,5
VPC Bypass M30x1,5
Externer Drucksensor M30x1,5
Manuell einstellbarer Bypass M30x1,5 mit Manometer-Anschluss
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade Explore
E-grade OPC-UA
Angebotsanfrage & Garantie
Sie haben Interesse an diesem Produkt oder möchten die kostenlose Garantieerweiterung nutzen? Nehmen Sie gerne Kontakt mit uns auf.
