CC-902

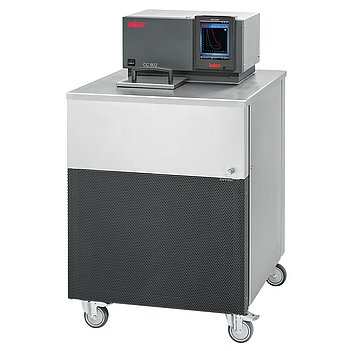

Kälte-Badumwälzthermostat
Leistungsmerkmale
Kälte-Badumwälzthermostate eignen sich zur Temperierung von extern angeschlossenen Anwendungen und zur Temperierung von Objekten direkt im Thermostatenbad. Typische Anwendungen sind externe, geschlossene Verbraucher wie zum Beispiel Photometer, Refraktometer, Viskosimeter, doppelwandige Reaktionsgefäße, Autoklaven. Modellabhängig können die Geräte in Miniplantanlagen, Kilolabors, zur Gefrierpunktbestimmung, zur Tieftemperaturkalibrierung, für Petroleumtests, zur Temperierung von Messgeräten und Versuchsaufbauten sowie für Materialprüfungen, Qualitätskontrollen und vieles mehr eingesetzt werden. Die Ausstattung genügt hohen Ansprüchen – dafür sorgt der professionelle Funktionsumfang des Pilot ONE-Regler mit Farbdisplay, Programmgeber, Pt100-Externfühleranschluss, Kalibrierung, Kalender-/Uhrfunktionen, Autostart, RS232-Schnittstelle sowie umfangreichen Sicherheits- und Warnfunktionen. Ein weiterer Pluspunkt ist das elektronische Upgrade zur Funktionserweiterung per Freischaltcode. Aktiviert werden damit Zusatzfunktionen wie Programmgeber, TAC-Kaskadenregelung, Temperaturrampen, Usermenüs, Kalenderstart, Grafikanzeige und Prozessregelung. Das Gehäuse ist aus hochwertigem Edelstahl und besitzt eine temperierte Abdeckplatte zur Vermeidung von Kondensation und Eisbildung. Das Badgefäß hat ein Volumen von 5 Litern und kann über den frontseitigen Ablaufstutzen entleert werden.
Funktionen im Überblick
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Hochgenaue, zuverlässige Temperaturregelung
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Pt100 Externfühler-Anschluss
- Übertemperatur- und Unterniveauschutz
- Sicherheitsklasse III/FL (DIN 12876)
- Leistungsstarke Druck-/Saugpumpe
- Kalenderstart, Uhr, Datum, Programmgeber
- 2-Punkt-Kalibrierung für Regelfühler
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 1,5 kW | ||||||||||||||||
| Kälteleistung |
|
||||||||||||||||
| Kältemaschine | luftgekühlt, FCKW- und H-FCKW-frei | ||||||||||||||||
| Kältemittel 1. Stufe | R-452A (A1, H280) | ||||||||||||||||
| Kältemittelmenge 1. Stufe | 0,78 kg | ||||||||||||||||
| Kältemittel 2. Stufe | R-508B (A1, H280) | ||||||||||||||||
| Kältemittelmenge 2.Stufe | 0,46 kg |
| Förderleistung Druckpumpe max. | 25 l/min; 0,7 bar |
| Förderleistung Saugpumpe max. | 18,5 l/min; 0,4 bar |
| Pumpenanschluss | M16x1 AG male |
| max. zulässige Viskosität | 50 mm²/s |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druck- und Saugpumpe, Drehzahl regelbar |
| Fühleranschluss extern | Pt100 |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Schalldruckpegel | 63 dB(A) |
| Badöffnung BxT/BT | 120 x 110 / 150 |
| Badvolumen | 5 l |
| Füllvolumen min. | 4 l |
| Netzanschluss | 230V 1~ 50Hz |
| Stromaufnahme max. | 16 A |
| Absicherung | 16 A |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Entleerungsventil
Kugelhahn M16x1
Entleerungsventil, universal
Verlängerungskabel für Temperaturfühler
Verlängerungsleitung für Pilot ONE
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Schlauch, drucklos, FKM NW12
Schlauch, drucklos, PVC-60-NW12
Schlauch, drucklos, PVC-60-NW8
Schlauch, drucklos, NBR NW12
Schlauch, drucklos, NBR NW8
Schlauch, drucklos, S-180-NW12
Schlauch, drucklos, S-180-NW8
Schlauch, drucklos, FKM NW8
Isolierschlauch H-15/E
Isolierschlauch D-12/E Endlosschlauch
Entleerungsschlauch, drucklos, T-180-NW8
Entleerungsschlauch, drucklos, T-180-NW12
Temperierschlauch MT-200-1-M16x1
Temperierschlauch MT-200-1,5-M16x1
Temperierschlauch MT-200-2-M16x1
Temperierschlauch MT-200-3-M16x1
Temperierschlauch MT-350-3-M16x1
Temperierschlauch MT-350-1-M16x1
Temperierschlauch MT-350-1,5-M16x1
Temperierschlauch MT-350-2-M16x1
Isolierschlauch Dicke 22mm M-42
Isolierschlauch D-15/E Endlosschlauch
Thermofluid P20.225/275.50
Thermofluid P20.225/275.50
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Schlaucholive NW 8
Schlaucholive NW 12
Überwurfmutter M16x1
Manuell einstellbarer Bypass M16x1 mit Manometer-Anschluss
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
Com.G@te intern
POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade "Exclusive"
E-grade "Professional"
E-grade OPC-UA
Angebotsanfrage & Garantie
Sie haben Interesse an diesem Produkt oder möchten die kostenlose Garantieerweiterung nutzen? Nehmen Sie gerne Kontakt mit uns auf.
