CC-805

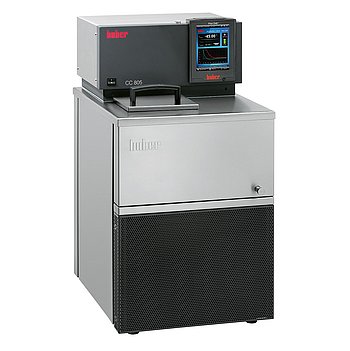

Termostato a circolazione con bagno per raffreddamento
Caratteristiche delle prestazioni
I termostati a circolazione con bagno per raffreddamento sono adatti per la termoregolazione di applicazioni esterne collegare e di oggetti direttamente nel bagno del termostato. Applicazioni tipiche sono utenze esterne chiuse come fotometri, refrattometri, viscosimetri, recipienti di reazione a doppia parete, autoclavi. A seconda del modello, gli apparecchi possono essere impiegati in mini-impianti, chilolaboratori, per la determinazione del punto di congelamento, per la calibrazione di basse temperature, per test petroliferi, per la termoregolazione di apparecchi di misura e apparecchiature di test e ancora per test sui materiali, controlli qualità e molto altro ancora. L'equipaggiamento soddisfa requisiti elevati grazie alle numerose funzioni professionali del controllore Pilot ONE con display a colori, dispositivo di programmazione, raccordo per sensore esterno Pt100, calibrazione, funzioni calendario/ora, Autostart, interfaccia RS232 e numerose funzioni di sicurezza e di avvertimento. Un ulteriore vantaggio è rappresentato dall'upgrade elettronico per l'ampliamento delle funzioni mediante codice di abilitazione. Questo attiva funzioni supplementari come il dispositivo di programmazione, la regolazione a cascata TAC, rampe di temperatura, menu utente, avvio calendario, display grafico e regolazione di processo. La carcassa è realizzata in pregiato acciaio inossidabile e possiede una piastra di copertura termoregolata per impedire la condensazione e la formazione di ghiaccio. Il bagno ha un volume di 5 litri e può essere svuotato tramite il bocchettone di scarico sul lato anteriore.
Le funzioni in sintesi
- Controllore Pilot ONE con tecnologia Plug & Play
- Regolazione della temperatura precisa
- Display a colori 5.7" con funzione grafica
- Comoda guida utente in 6 lingue
- Protezione dalle sovratemperature e da un basso livello di liquido
- Classe di sicurezza III/FL (DIN 12876)
- Potente pompa aspirante-premente
- Avvio calendario, ora, data, dispositivo di programmazione
- Calibrazione a 2 punti per sensore di controllo
- Interfaccia RS232 e raccordo Pt100
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 1,5 | ||||||||||||||||
| Potenza di raffreddamento |
|
||||||||||||||||
| Macchina frigorifera | air-cooled, CFC- and HCFC-free | ||||||||||||||||
| Refrigerante 1° stadio | R-452A (A1, H280) | ||||||||||||||||
| Quantità di refrigerante 1° stadio | 0,51 | ||||||||||||||||
| Refrigerante 2° stadio | R-23 (A1, H280) | ||||||||||||||||
| Quantità di refrigerante 2° stadio | 0,26 |
| Pressione max. | 25 l/min; 0,7 bar |
| Potenza di aspirazione max. | 18,5 ; 0,4 bar |
| Collegamento alla pompa | M16x1 AG male |
| Max. viscosità ammessa | 50 mm²/s |
| Velocità della pompa regolabile | Si |
| Caratteristiche della pompa | Pompa a pressione e aspirazione, velocità regolabile |
| Raccordo sensore esterno | Pt100 |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Livello di rumore | 70 |
| Apertura bagno WxD/profondità | 120 x 110 / 150 |
| Volume bagno | 5 |
| Volume min. di riempimento | 4 |
| Allacciamento alla rete | 400V 3~N 50Hz |
| Corrente max. assorbita | 10,5 |
| Protezione | 3x16A |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
Accessori
Trolley for CC-415/wl, CC-505/wl, CC-508/w, CC-805
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Drain valve
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Securing nut M16x1
Manually adjustable bypass M16x1 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te internal
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
