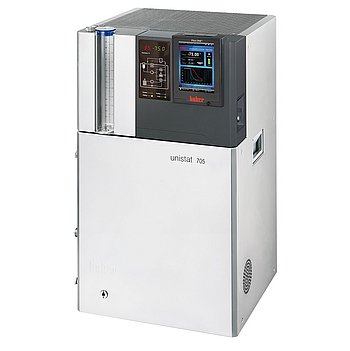

Unistat 705w
Sistema di termoregolazione dinamico / Termostato a circolazione
Caratteristiche delle prestazioni
La Serie Unistat convince per le sue straordinarie proprietà termodinamiche e una gamma di funzioni per i requisiti più elevati. Gli Unistat garantiscono risultati di temperatura altamente precisi e riproducibili, i tempi di riscaldamento e di raffreddamento più brevi, così come ampi range di temperatura senza dispendiosi cambi del liquido. Tutti gli Unistat dispongono dell'innovativo controllore Pilot ONE con display a colori touchscreen da 5,7'' e comoda guida del menu. I parametri più importanti sono immediatamente visibili e l'andamento della temperatura viene rappresentato graficamente in tempo reale.
Per un trasferimento del calore ottimale, gli Unistat sono dotati della più moderna tecnica di pompaggio. La pompa regolabile garantisce la migliore circolazione possibile e portate elevate. I reattori in vetro sono protetti dalla rottura mediante un avviamento graduale. La tecnologia Unistat convince anche dal punto di vista economico grazie a costi d'esercizio ridotti al minimo e ad un'efficiente gestione dell'energia. Un altro vantaggio è rappresentato dalla più lunga durata del termofluido. I sistemi a tenuta idraulica impediscono la formazione di vapori di olio e ossidazione. Gli Unistat dispongono di numerosi dispositivi di sicurezza e sono pertanto ideali per il funzionamento continuo incustodito. Gli stati d'esercizio rilevanti vengono monitorati in modo costante e, all'occorrenza, il sistema viene disattivato o vengono attivati circuiti d'emergenza.
Le funzioni in sintesi
- Risultati di termoregolazione altamente precisi e riproducibili
- Tempi di riscaldamento e raffreddamento estremamente brevi
- Ampi range di temperatura senza cambio del fluido
- Touchscreen a colori da 5,7'' con confortevole guida del menu
- Regolazione della temperatura adattiva e auto-ottimizzante
- Potente pompa di circolazione regolabile
- La modalità operativa altamente efficiente risparmia tempo di lavoro e costi d'esercizio
- Funzionalità collaudata per l'industria e la tecnica di processo
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 3 | ||||||||||||||||
| Potenza di raffreddamento |
|
||||||||||||||||
| Macchina frigorifera | raffreddato ad acqua, refrigerante naturale | ||||||||||||||||
| Refrigerante 1° stadio | R-1270 (A3, H220) | ||||||||||||||||
| Refrigerante 2° stadio | R-170 (A3, H280) |
| Pressione max. | 55 l/min; 0,9 bar |
| Collegamento alla pompa | M24x1,5 AG male |
| Max. viscosità ammessa | 50 mm²/s |
| Velocità della pompa regolabile | Si |
| Caratteristiche della pompa | Pompa a pressione, velocità regolabile |
| Raccordo sensore esterno | Pt100 |
| Ingresso di controllo | ECS ONE |
| Uscita di controllo (contatto a potenziale zero) | POKO ONE |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Volume min. di riempimento | 1,5 |
| Volume di espansione | 2,8 |
| Collegamento all'acqua di raffreddamento | G1/2 male |
| Pressione differenziale dell'acqua di raffreddamento min. | 0,5 bar |
| Pressione dell'acqua di raffreddamento max. | 6 bar |
| Allacciamento alla rete | 400V 3~N 50Hz |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
Accessori
External calibration bath Unical 700
Trolley Unistat 705, 705w, 410w
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Ball valve, M24x1,5
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-400-1-M24x1,5
Hose MT-400-1,5-M24x1,5
Hose MT-400-2-M24x1,5
Hose MT-400-3-M24x1,5
Hose MT-350-1-M24x1,5
Hose MT-350-1,5-M24x1,5
Hose MT-350-2-M24x1,5
Hose MT-350-3-M24x1,5
Hose K-260-1-M24x1,5
Hose K-260-1,5-M24x1,5
Hose K-260-2-M24x1,5
Hose K-260-3-M24x1,5
Hose for cooling water PZ-90-1-1/2"
Hose for cooling water PZ-90-1,5-1/2"
Hose for cooling water PZ-90-2-1/2"
Bath cover PTFE Unical 700, CAL 1-4, Unical 1
Bath cover PE Unical 700, CAL 1-4, Unical 1
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm M90.200.02
Connection for pressure relief device
Adapter M24x1,5 f - M30x1,5 m
Adapter M24x1,5 f - M16x1 m
Adapter M24x1,5 f - 3/4NPT f
Adapter M24x1,5 f - R1/2 m
Welding end M24x1,5
90° Adaptor M24x1,5female-M24x1,5male
Securing nut M24x1,5
Float switch in sight glass Unistat
Quick-disconnect adaptor M30x1,5
Quick-disconnect coupler M30x1,5
Hose connection 1/2" female to 3/8"
External pressure sensor M24x1,5
Manually adjustable bypass M24x1,5 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
